Transferts de charge et schémas secours

Contexte​

Transférer une poche de réseau (un coffret BT, un départ MT) d'un départ ou d'un poste vers un autre est une opération courante, à deux fins bien distinctes : soulager une zone en contrainte en répartissant sa charge sur un réseau voisin moins chargé, ou préparer un schéma de secours, c'est-à-dire une réalimentation de repli en cas d'incident (perte d'un poste, d'un transformateur, d'un tronçon).

Objectif​

Traiter un cas de transfert en basse tension (un coffret raccordé à un départ voisin) puis un cas en moyenne tension (une poche de réseau transférée vers un départ voisin).

Pas à pas​

Cas BT : transférer un coffret vers un départ voisin​

1. Repérer le coffret et son environnement​

Avec l'outil recherche, sélectionner le coffret BT 6320031265, puis choisir le mode d'affichage Topologie (menu Calques).

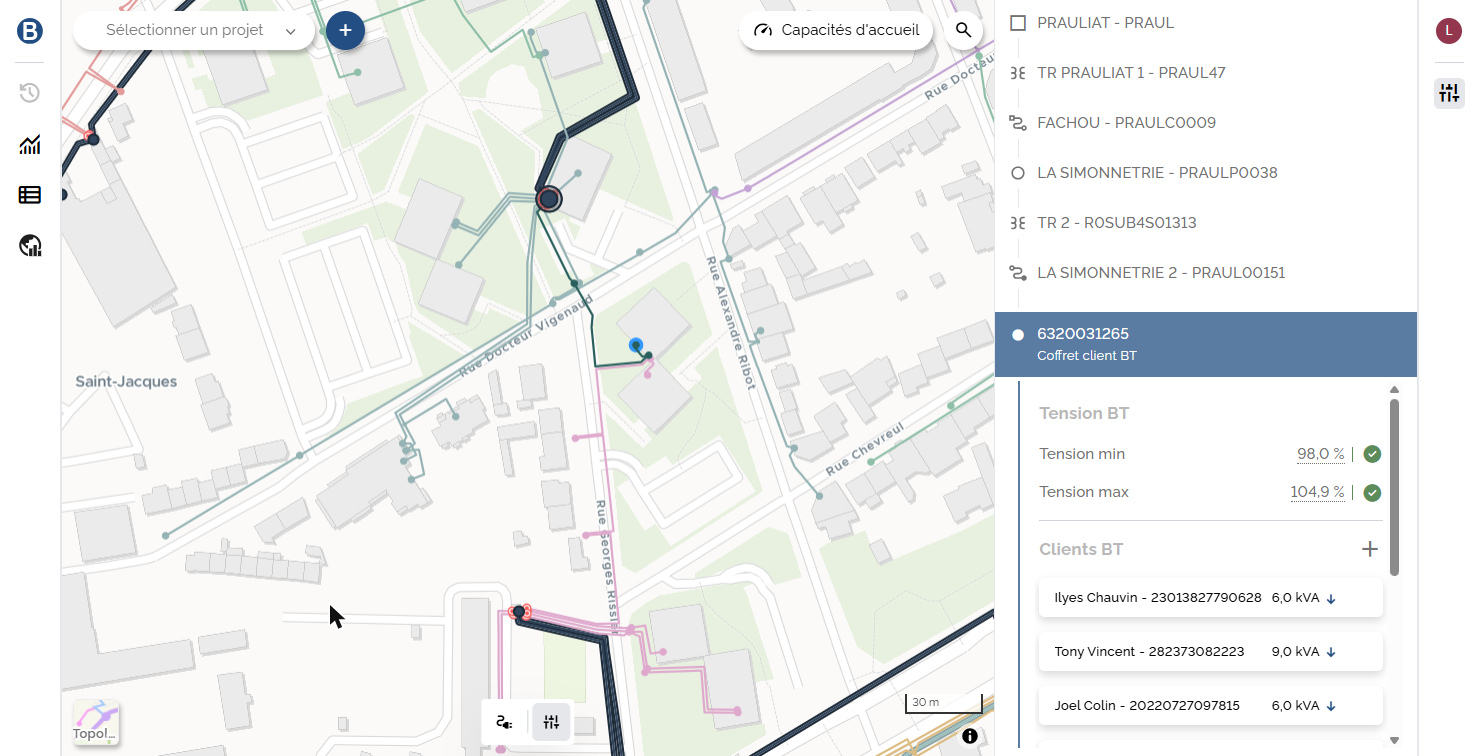

Coffret 6320031265 en mode Topologie : alimenté par le nord, un autre départ passe au sud

Le mode Topologie permet de visualiser l'alimentation du coffret par le nord (départ LA SIMONNETRIE 2), et un autre départ BT, issu d'un autre poste, qui alimente le bâtiment jumeau situé juste au sud.

2. Repérer un risque en amont​

Remonter la filiation (panneau de droite) jusqu'au transformateur MT/BT amont, TR 2 - R0SUB4S01313.

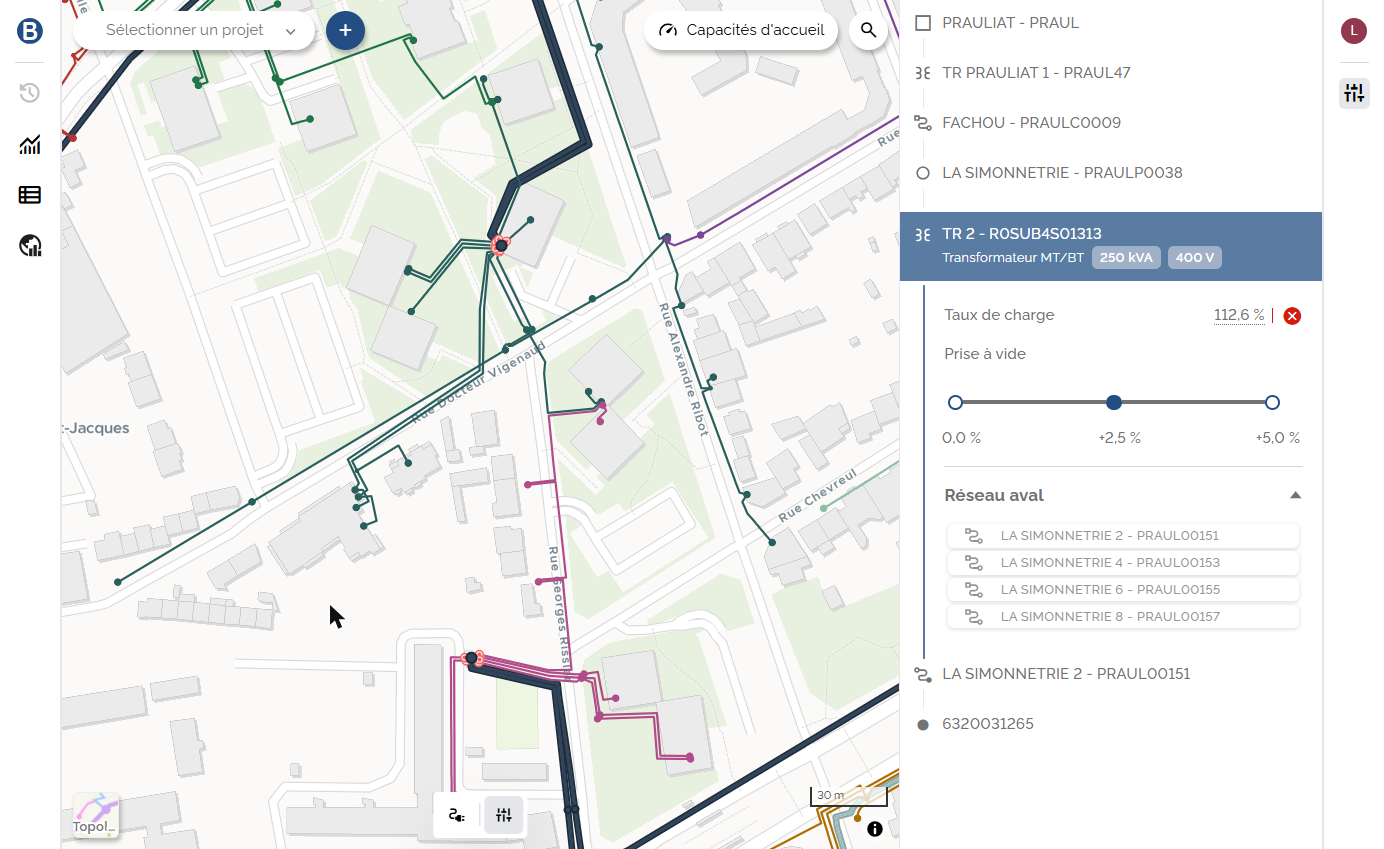

Fiche du transformateur amont TR 2 - R0SUB4S01313 : plus de puissance disponible en soutirage

La section Puissance disponible n'affiche plus aucune capacité en soutirage (0 kVA), avec un badge rouge 113 % : le transformateur de 250 kVA est en surcharge. S'il venait à être mis hors service, le coffret 6320031265 et les autres clients de son départ se retrouveraient sans alimentation. Le départ situé au sud, qui alimente le bâtiment jumeau de celui de notre coffret, pourrait-il prendre le relais pour les réalimenter ?

3. Isoler le bâtiment concerné​

Ouvrir un projet (ou en créer un nouveau), puis avec Ajouter un équipement > Organe de manœuvre, placer un point d'ouverture sur le départ, juste en amont du bâtiment à isoler.

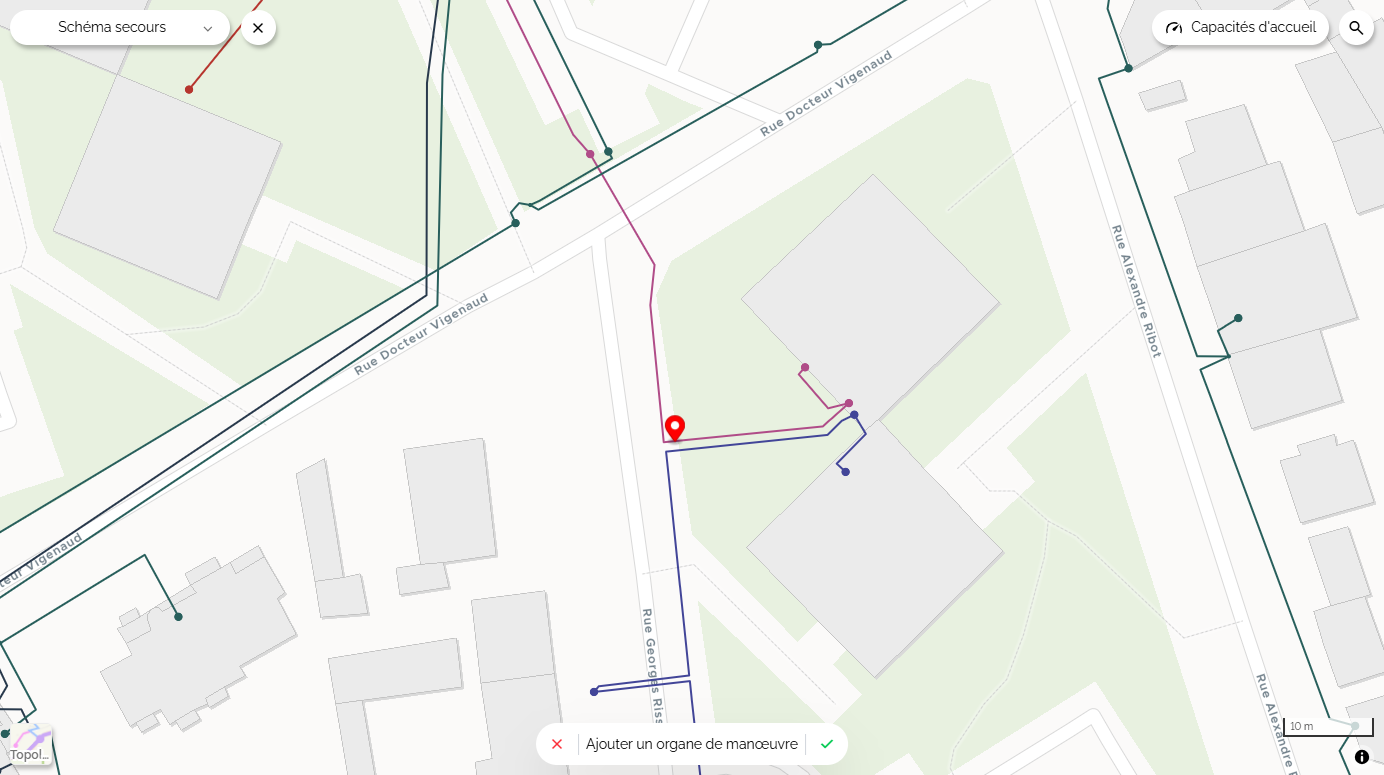

Placement d'un organe de manœuvre sur le départ, en amont du bâtiment

Dans la fenêtre Ajouter un organe de manœuvre, régler l'état sur Ouvert. Le coffret 6320031265 se retrouve non alimenté.

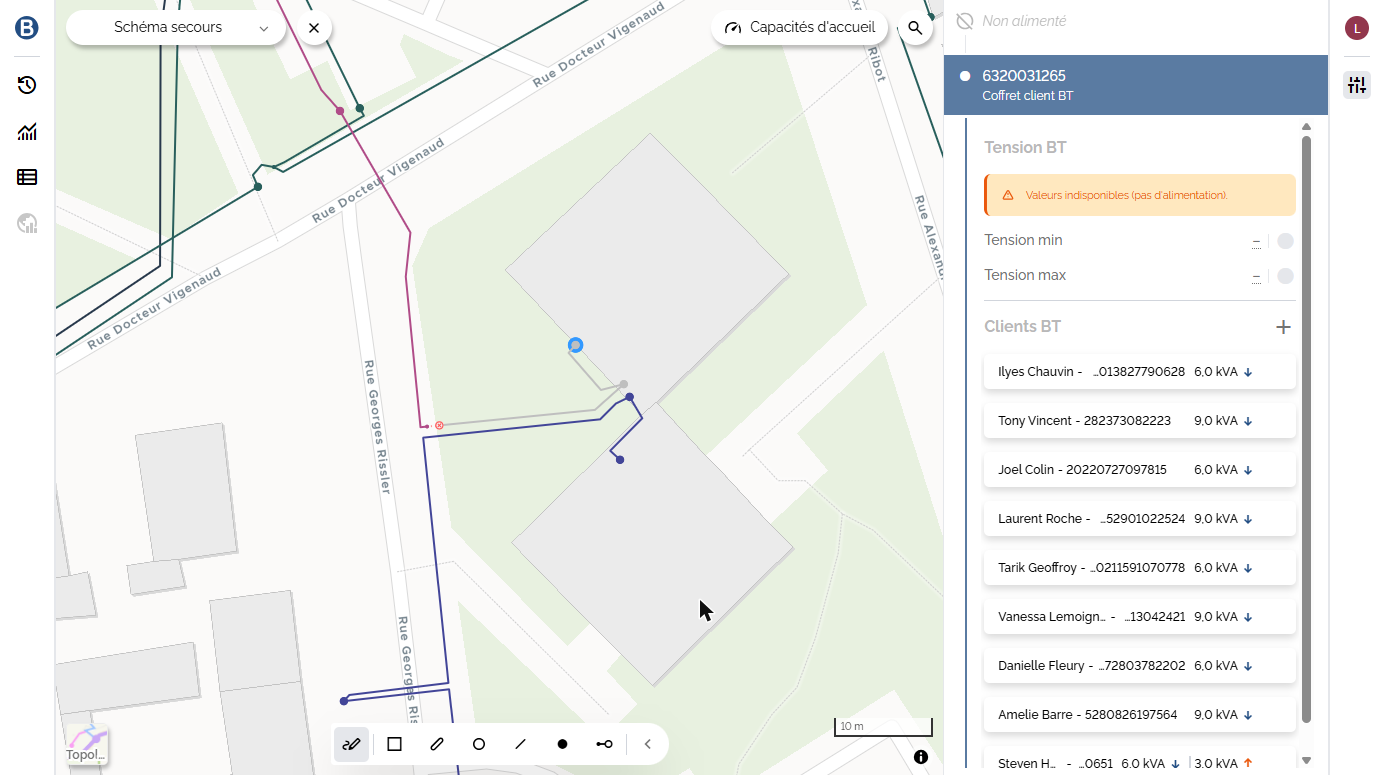

Fiche du coffret 6320031265, non alimenté

4. Raccorder au départ voisin​

Avec Ajouter un équipement > Tronçon BT, créer un petit tronçon reliant le coffret au départ voisin, qui passe juste à côté.

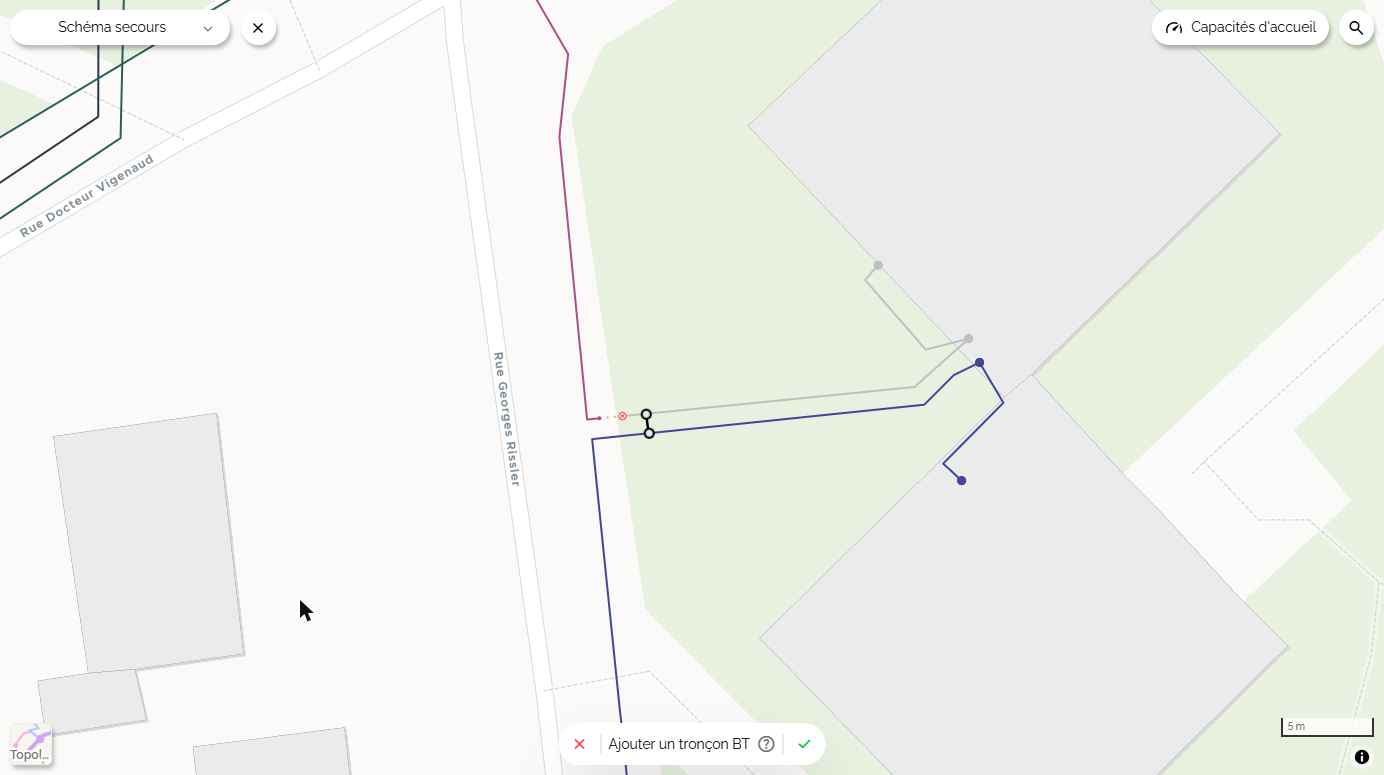

Création du tronçon BT reliant le coffret au départ voisin

Après validation, le coffret 6320031265 est réalimenté par ce départ voisin : la filiation indique désormais le départ FONT JUVENAL 6 - PRAUL00455, et la plage de tension BT du coffret est de nouveau disponible.

Coffret 6320031265 réalimenté par le départ FONT JUVENAL 6

5. Vérifier qu'on n'a pas créé de nouvelle contrainte​

Reprendre l'alimentation d'un bâtiment supplémentaire alourdit la charge du réseau voisin : vérifions que nous n'avons pas créé de contrainte. Tout se lit dans la fiche du transformateur amont, TR 1 - AWJW2JQ03444, accessible depuis la filiation.

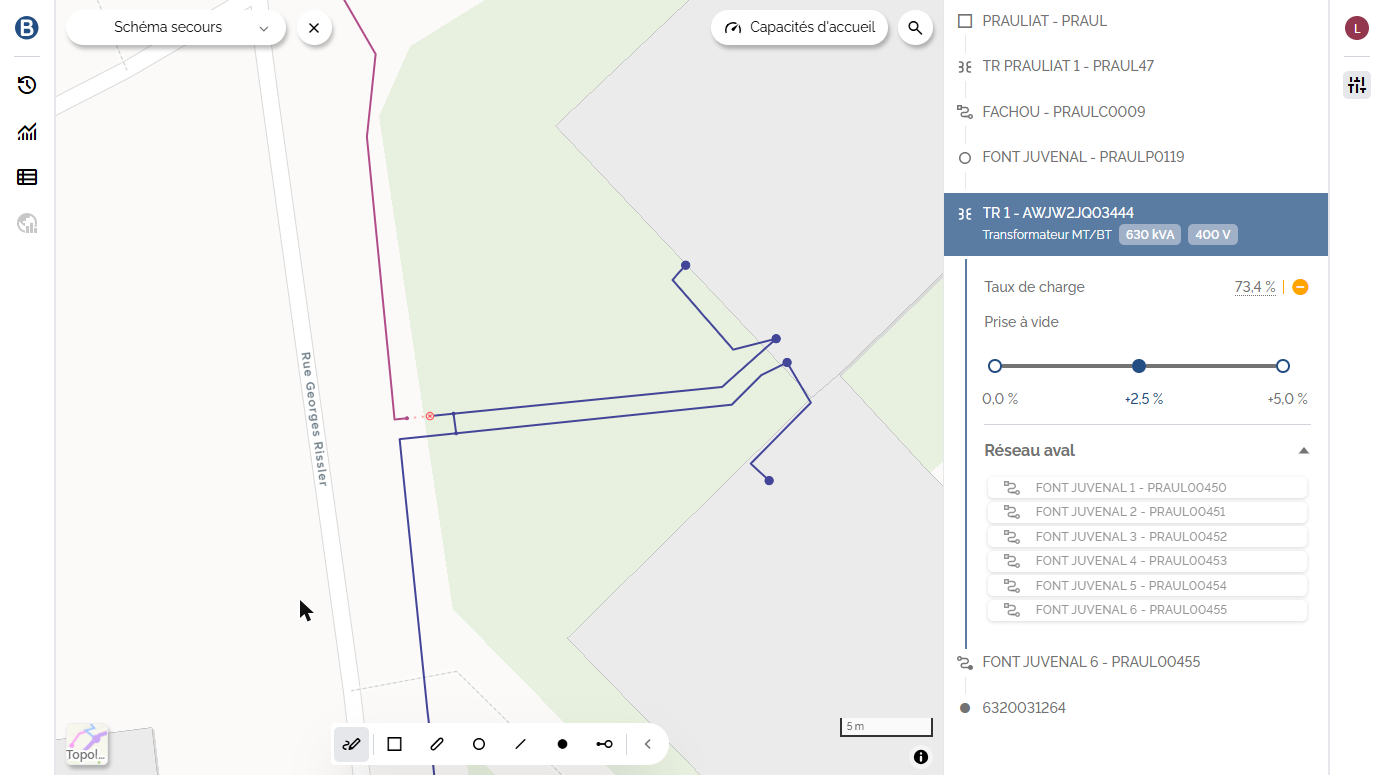

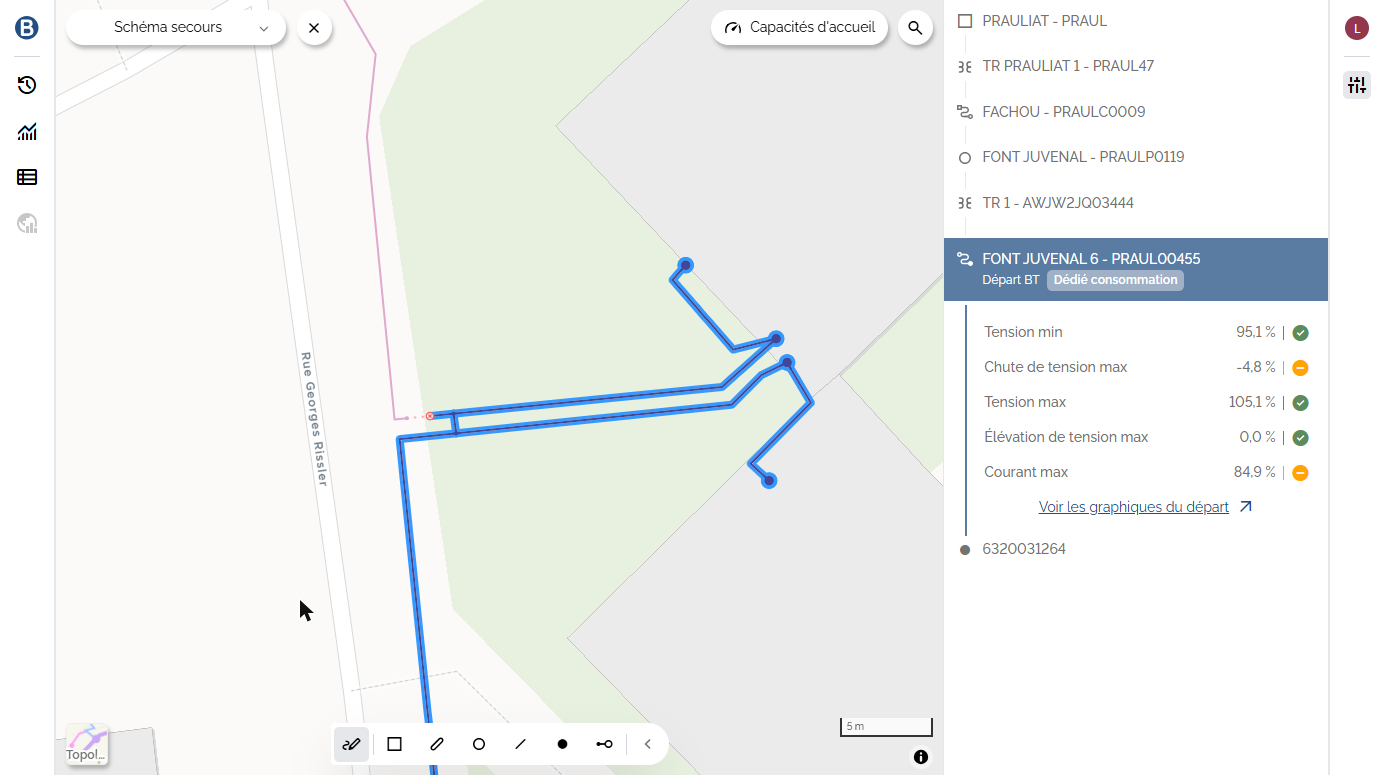

Fiche du transformateur amont TR 1 - AWJW2JQ03444 : 168 kVA disponibles, FONT JUVENAL 6 proche de la limite basse

  • La puissance disponible en soutirage reste de 168 kVA : le transformateur de 630 kVA est chargé à 73 % (au survol), avec une marge raisonnable.
  • Dans la section Variation de tension BT, le départ FONT JUVENAL 6 passe à l'orange : sa chute de tension (jusqu'à -4,4 % au survol) se rapproche de la limite basse sans la franchir. Les autres départs du transformateur restent dans les limites.
  • La qualité d'alimentation reste entre les limites basse et haute.

Le schéma de secours est donc viable de bout en bout, mais avec une marge réduite sur la tension du départ receveur.

Cas MT : transférer une poche de postes vers un départ voisin​

1. Repérer la grappe de postes à traiter​

Avec l'outil recherche, sélectionner le poste LA GUICHERIE - FTGIEP0029, en mode d'affichage Topologie.

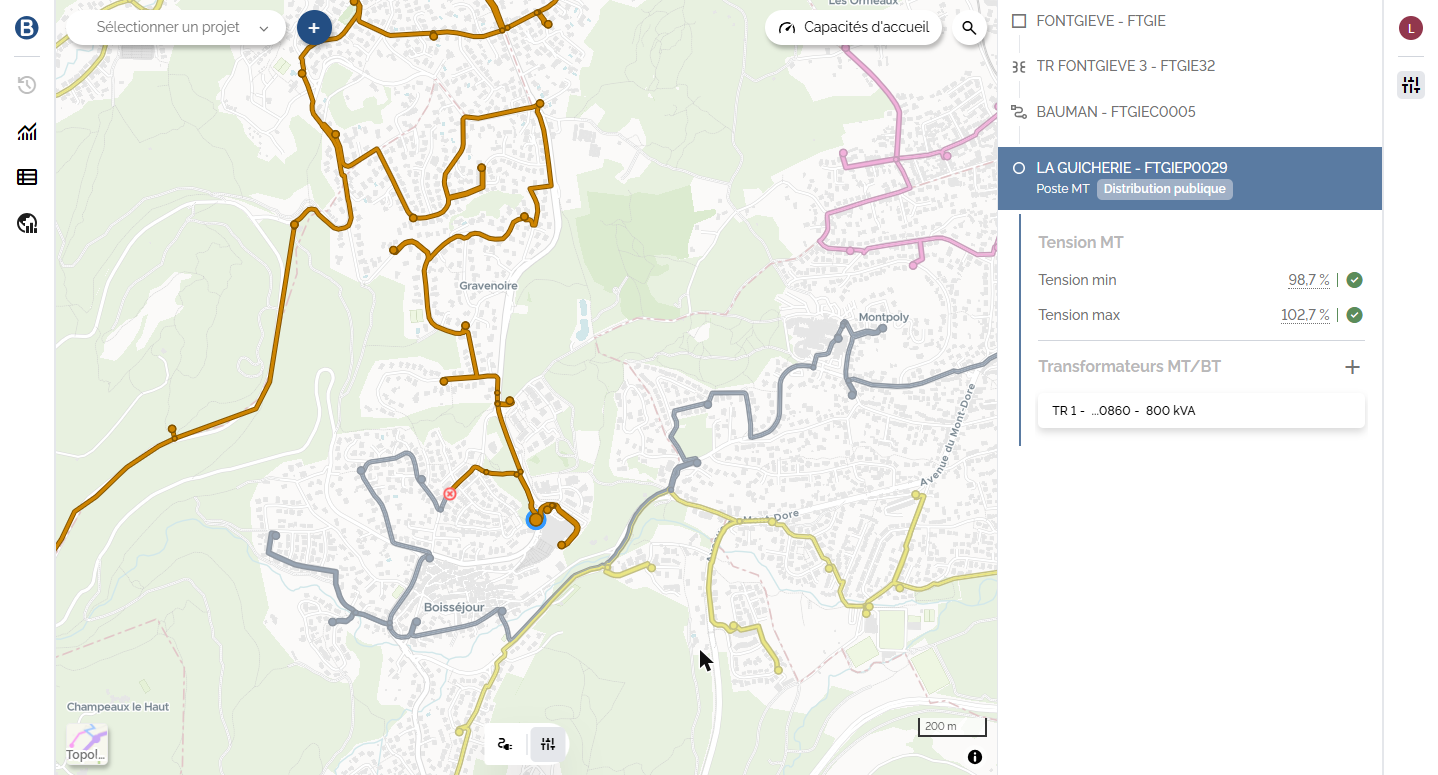

Grappe de postes du départ BAUMAN, poste LA GUICHERIE sélectionné

Ce poste se trouve en bout d'une grappe de postes MT/BT du départ BAUMAN - FTGIEC0005 (en magenta), qui redescend vers le quartier de Boisséjour, à proximité immédiate d'un départ voisin (en vert). Sa plage de tension MT reste dans les limites (de -1,3 % à +2,7 %), et il alimente un transformateur de 800 kVA.

Le symbole rouge situé à l'ouest de la grappe est un interrupteur ouvert, IAT 0053 - IAT53 : il marque la frontière entre les deux départs.

2. Isoler la grappe de postes​

Ouvrir un projet (ou en créer un nouveau), puis avec Ajouter un équipement > Organe de manœuvre, placer un interrupteur ouvert en amont de la grappe.

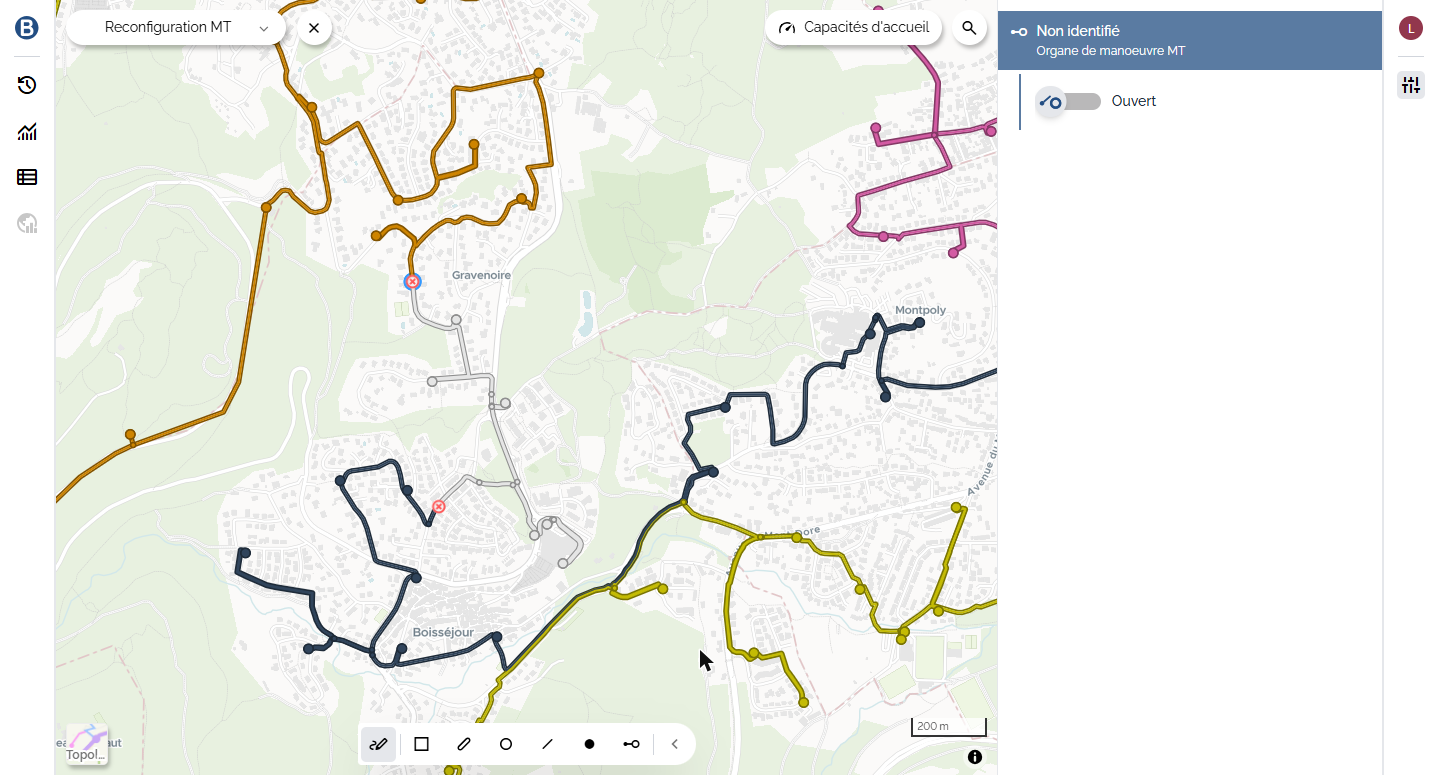

Interrupteur MT ouvert, grappe de postes non alimentée (en gris)

Toute la grappe de postes en aval de ce nouvel interrupteur apparaît désormais en gris, non alimentée.

3. Réalimenter la grappe par le départ voisin​

Sélectionner l'interrupteur IAT 0053 - IAT53, puis, depuis sa fiche, le passer à l'état Fermé.

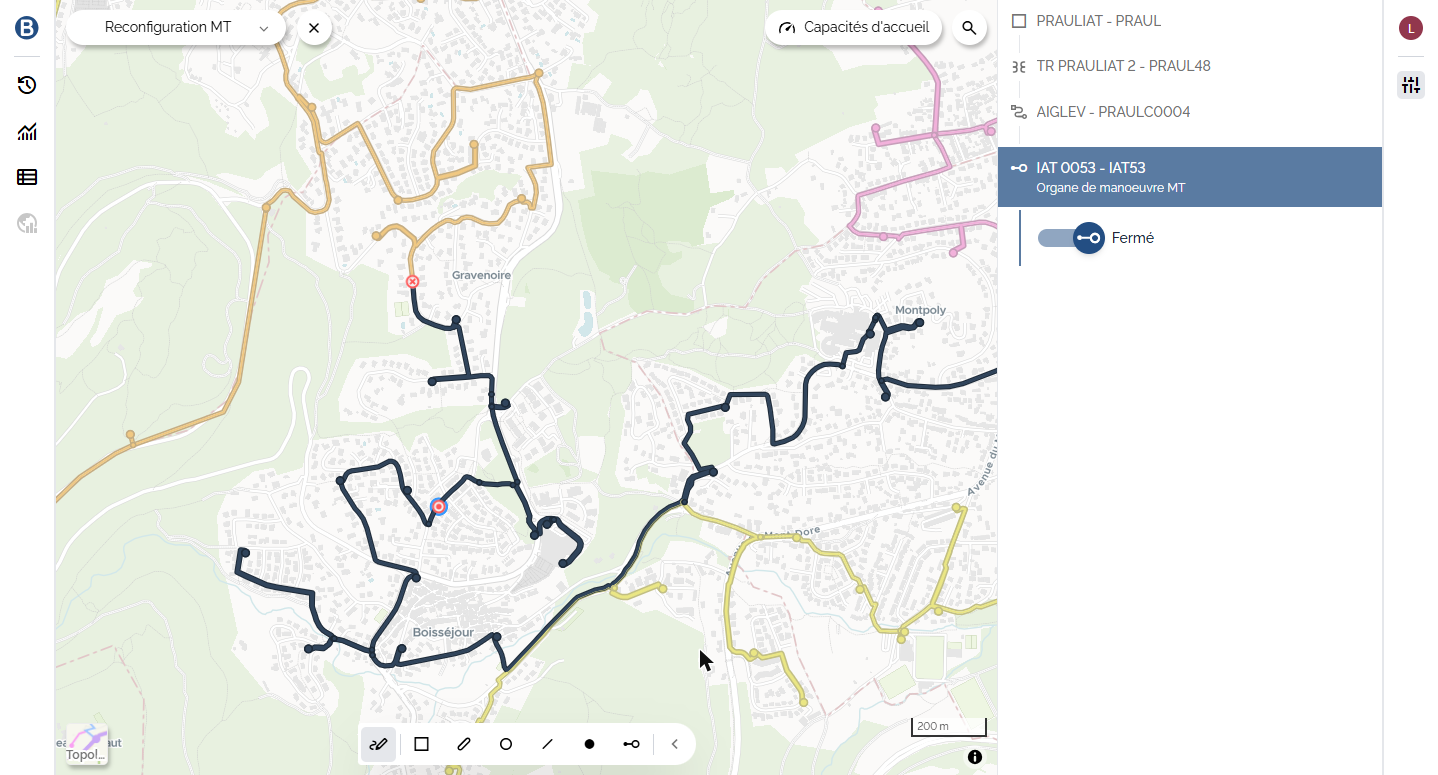

Interrupteur IAT 0053 - IAT53 fermé, grappe réalimentée par le départ voisin AIGLEV

La grappe de postes est désormais réalimentée, cette fois par le départ voisin AIGLEV - PRAULC0004 : la filiation de l'interrupteur l'indique, et toute la zone, jusqu'au nouvel interrupteur ouvert, apparaît maintenant dans la couleur de ce départ.

4. Vérifier qu'on n'a pas créé de nouvelle contrainte​

Ce départ absorbe désormais une charge supplémentaire : vérifions la fiche du transformateur HT/MT amont, TR PRAULIAT 2 - PRAUL48, accessible depuis la filiation.

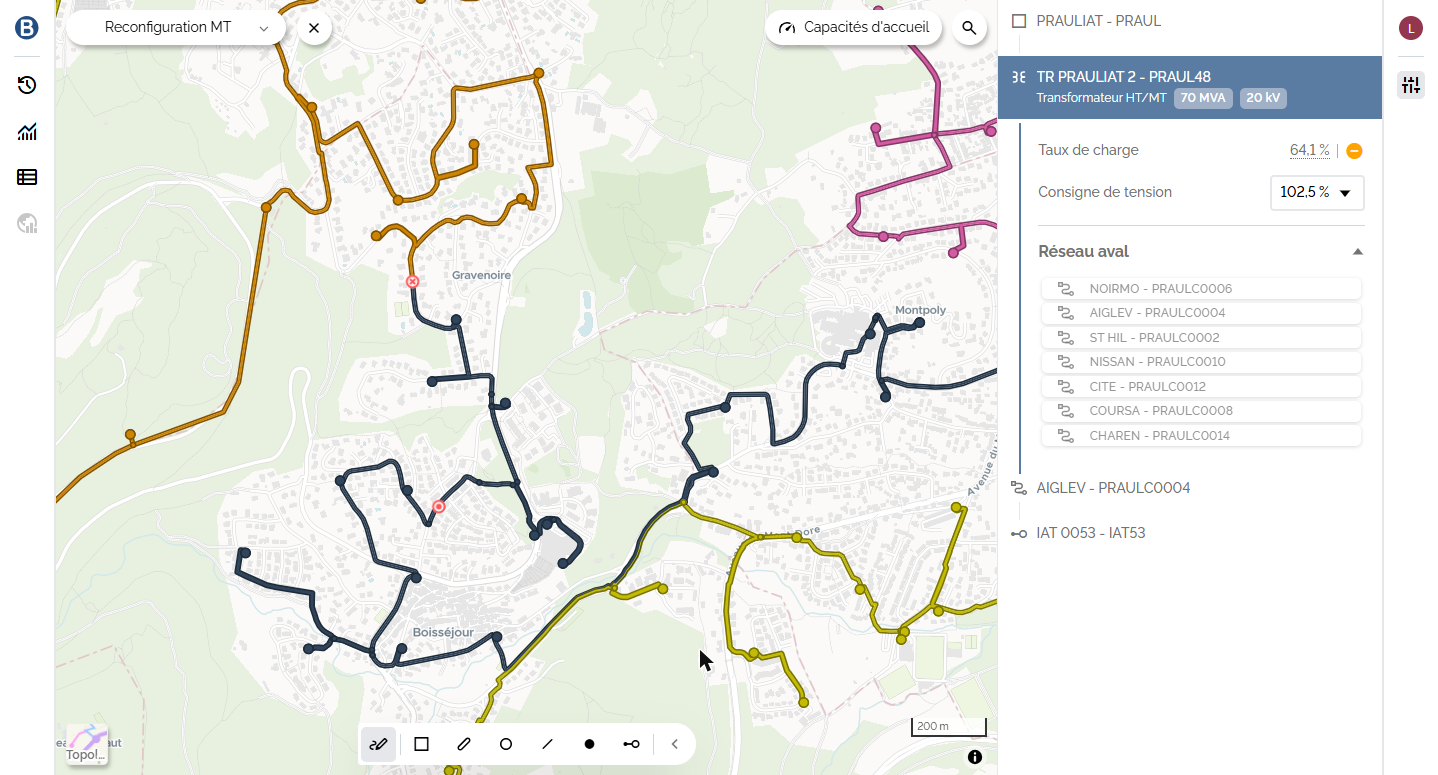

Fiche du transformateur HT/MT TR PRAULIAT 2 - PRAUL48 : 25 MVA disponibles, plage de tension MT d'AIGLEV

  • Le transformateur de 70 MVA dispose encore de 25 MVA en soutirage (taux de charge de 64 % au survol) : il absorbe la charge supplémentaire sans difficulté.
  • Dans la section Plages de tension MT, le départ AIGLEV reste dans les limites (de -1,3 % à +3,5 % au survol), mais se rapproche de la limite haute (orange).

En MT, la fiche du départ receveur complète la vérification avec son taux de charge.

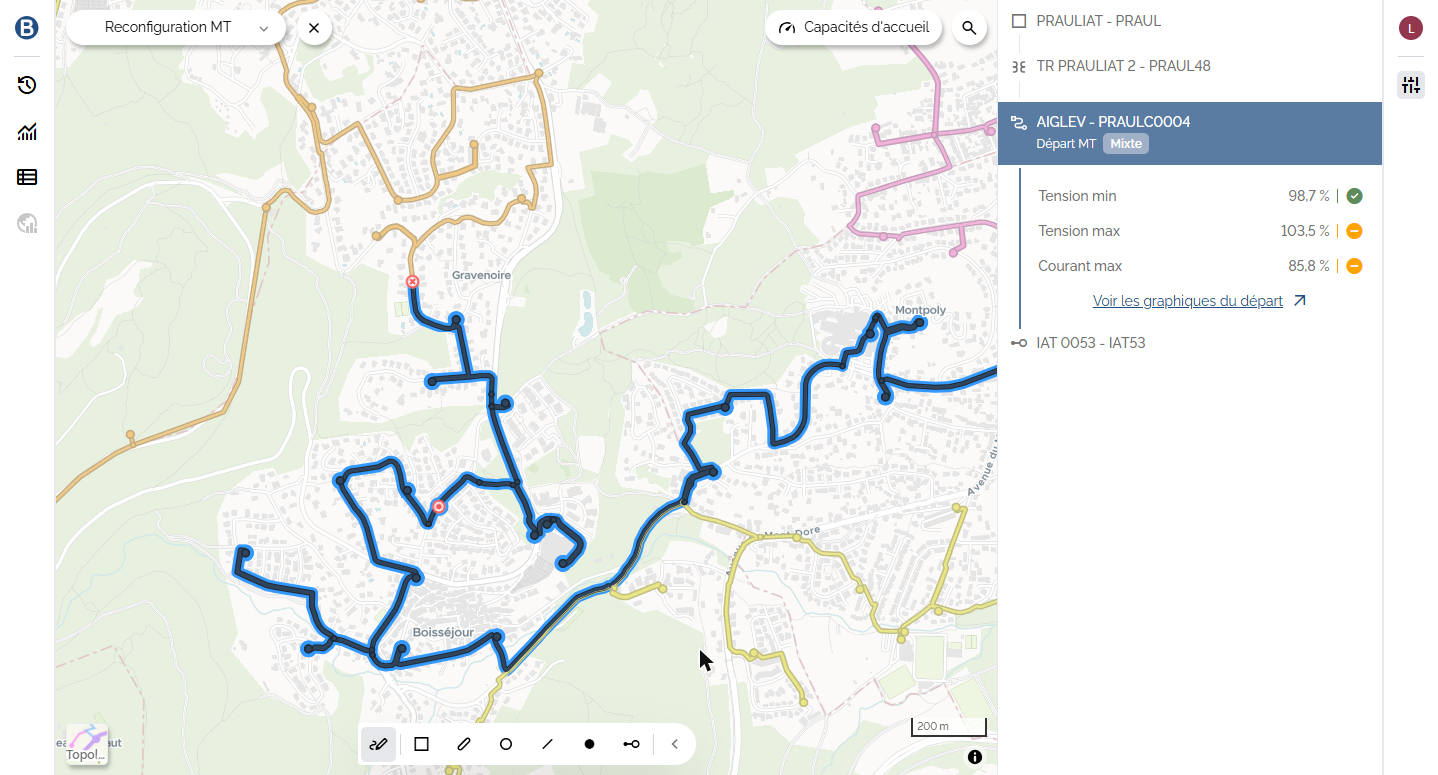

Fiche du départ AIGLEV : taux de charge max. 85,5 %

Le taux de charge max. d'AIGLEV atteint 85,5 % (orange) : 1,4 km de tronçons sont proches de la limite, sans la dépasser. Le schéma de secours fonctionne, mais avec une marge réduite.

Autres cas​

  • Dans Créer une extension de réseau, on a vu comment reporter une poche de clients vers un nouveau départ BT, issu d'un nouveau poste.
  • Dans Détecter et résoudre une contrainte de courant, on a vu comment transférer un départ BT vers un autre transformateur du même poste, avec l'action Transférer ce départ BT de la fiche du transformateur. L'action Transférer ce départ MT fonctionne de la même façon depuis la fiche d'un transformateur HT/MT.

Résultat attendu​

Deux reconfigurations viables, l'une en basse tension, l'autre en moyenne tension, obtenues par la même mécanique en trois temps : isoler la zone (organe de manœuvre ouvert), la relier au réseau voisin (nouveau tronçon BT, ou fermeture d'un interrupteur de bouclage existant en MT), puis vérifier l'absence de nouvelle contrainte depuis la fiche du transformateur amont. Dans les deux cas, le réseau receveur (FONT JUVENAL 6, puis AIGLEV) reste dans les limites, mais avec une marge réduite.
