Créer une extension MT et un nouveau poste MT
Contexte
Un chargé d'études anticipe le raccordement d'un futur lotissement de 4 lots, situé hors du réseau existant. Le départ BT le plus proche est déjà relativement long : il faut vérifier qu'il peut absorber ces nouveaux usagers, et sinon, structurer une extension adaptée.
Objectif
Ajouter un nouveau coffret et ses usagers, les raccorder au réseau existant, diagnostiquer la contrainte qui en résulte, puis la résoudre en créant un nouveau poste MT et en y transférant une partie du départ BT.
Pas à pas
1. Ajouter le nouveau coffret et ses usagers
Ouvrir un projet (ou en créer un nouveau). Pour retrouver facilement la zone de l'exercice,
rechercher le poste LA BELLE CHAUSSEE - SSSAUP0151. Choisir ensuite l'outil
Ajouter un équipement >
Coffret client BT, et le

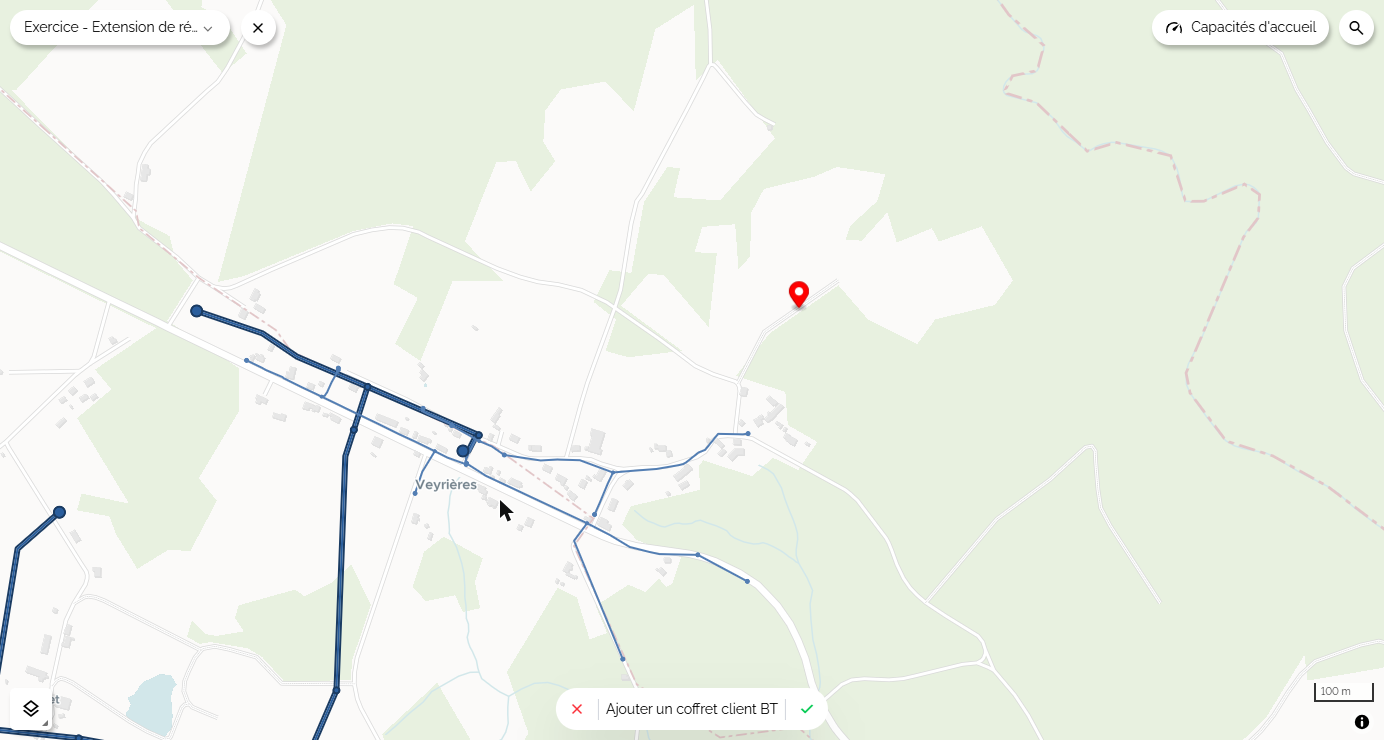

placer hors réseau, à l'emplacement du futur lotissement.
Valider le placement, puis saisir un code unique pour le coffret (ici LOTISSEMENT-01).

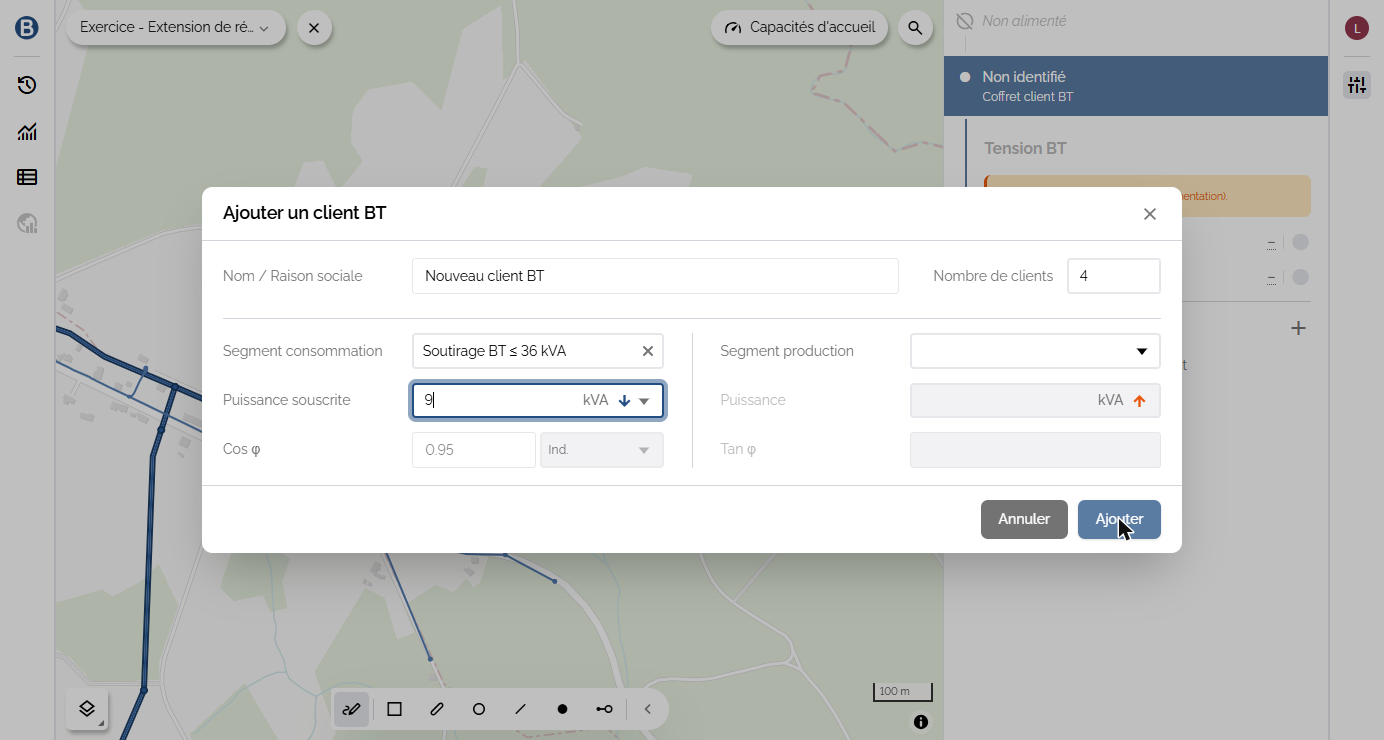

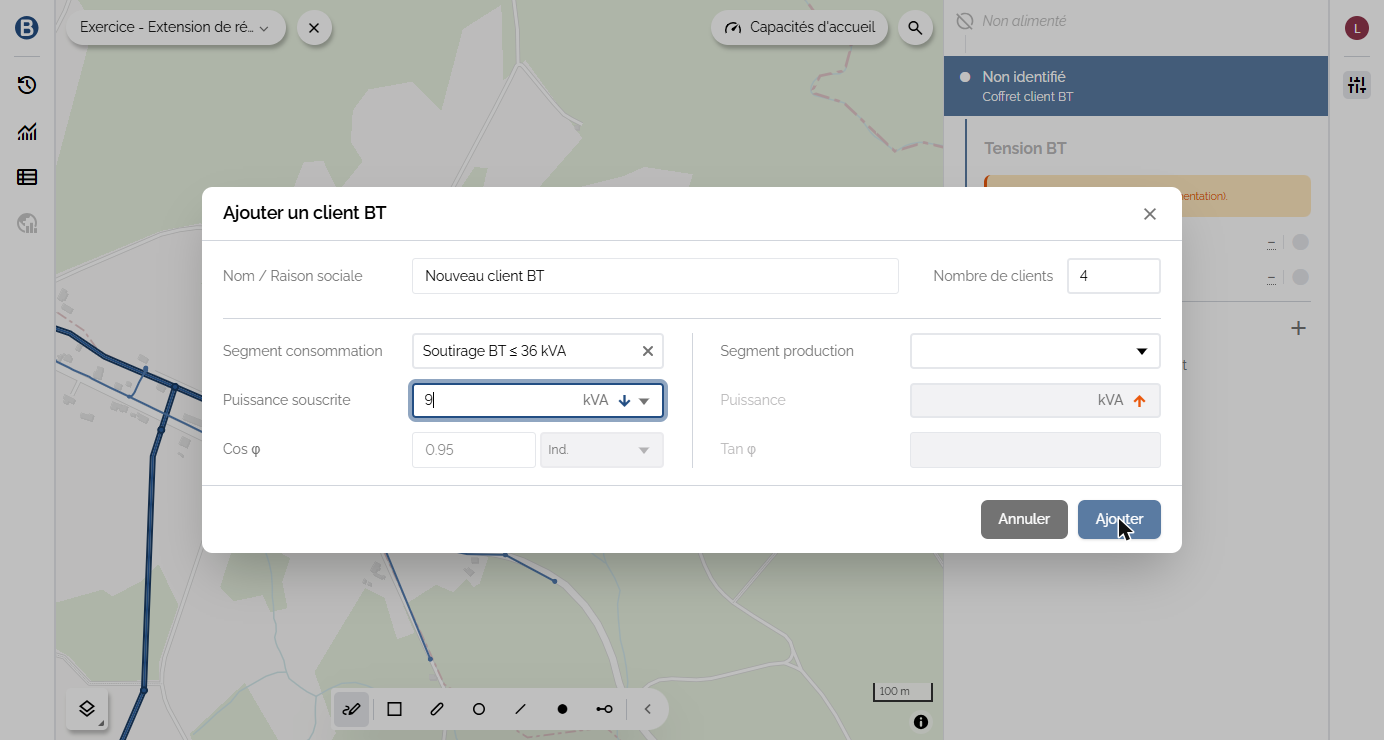

Depuis la fiche du coffret, ajouter les 4 nouveaux usagers via le + de la section Clients BT. Dans la fenêtre Ajouter un client BT, on renseigne le nombre de clients (4) plutôt que de saisir 4 fiches identiques une à une, puis on ajoute un contrat de consommation : segment Soutirage BT ≤ 36 kVA, puissance 9 kVA, cos φ 0,95.

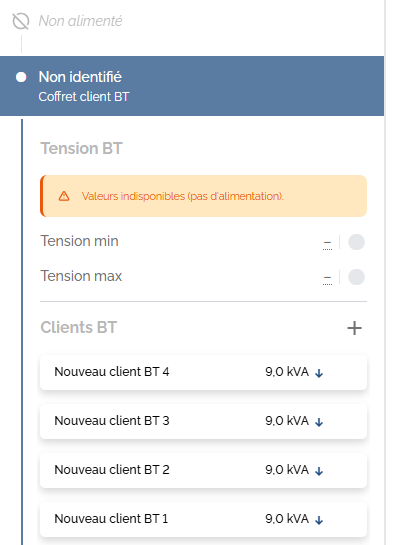

Tant que le coffret n'est pas raccordé, sa fiche l'indique clairement : les 4 clients sont bien créés, mais la plage de tension BT affiche Non alimenté.
2. Raccorder au réseau existant et constater la contrainte
Avec Ajouter un équipement >
Tronçon BT, tracer un

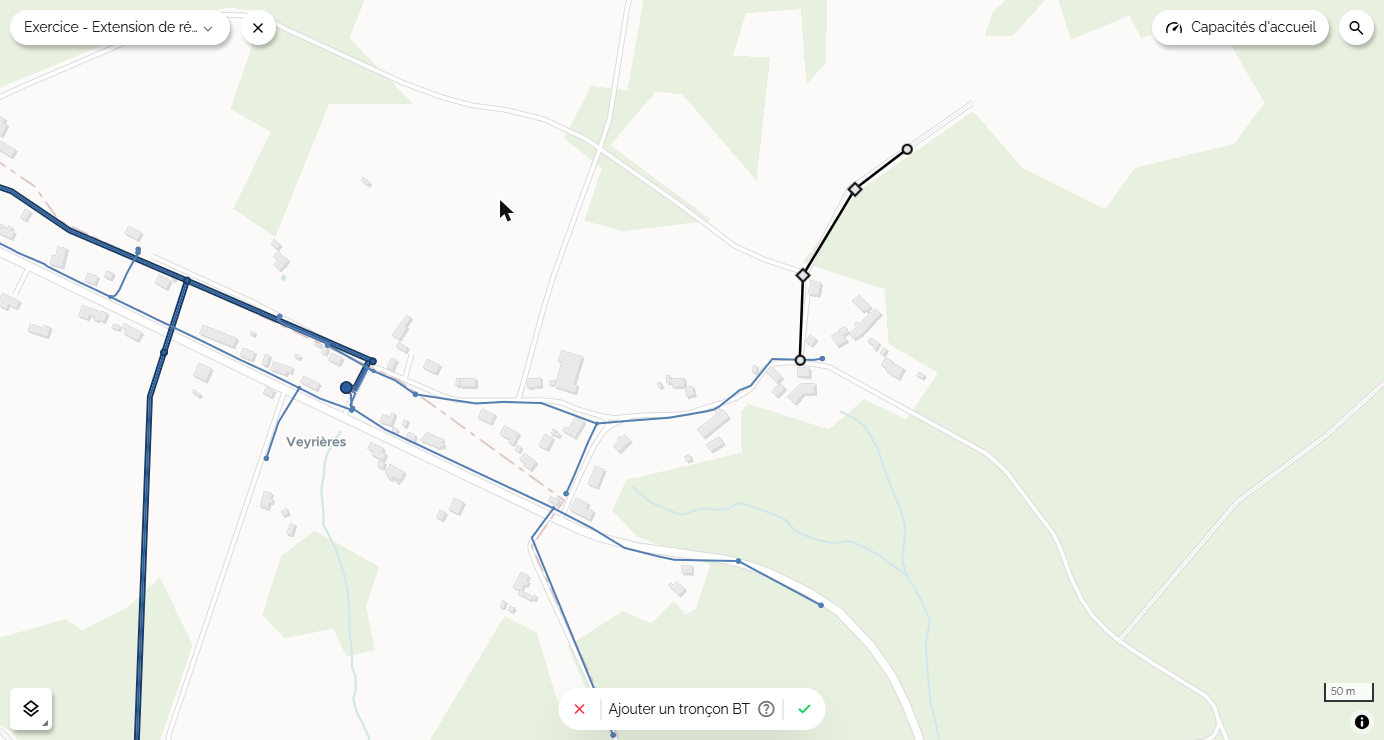

tronçon depuis l'extrémité du départ existant jusqu'au nouveau coffret.
Une fois le tracé validé, la fenêtre Ajouter un tronçon BT demande un code unique et le conducteur : on reprend le même que l'amont (torsadé aluminium 35 mm²).

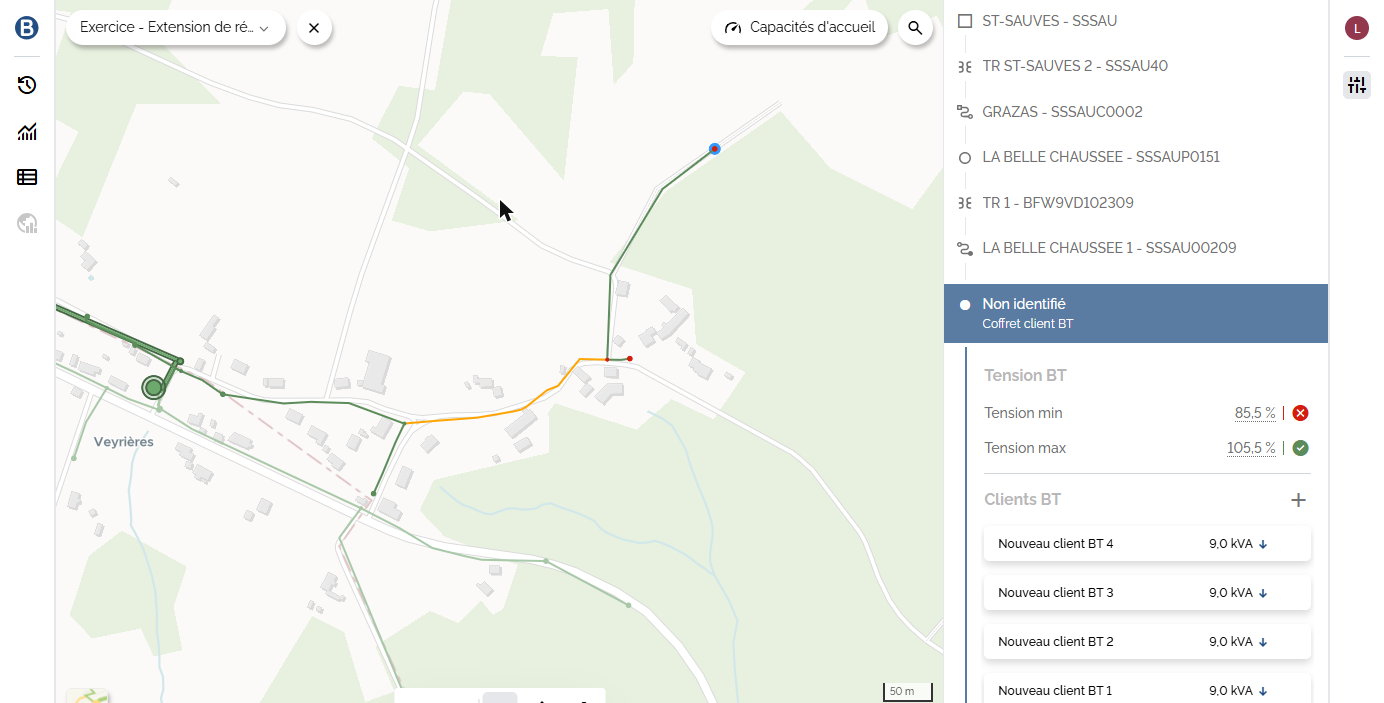

Le coffret est désormais alimenté, mais la qualité de la tension est insuffisante : sa plage de tension BT descend jusqu'à 85,2 % de Un (rouge), nettement sous la limite basse. En mode État électrique, le coffret et l'extrémité du départ apparaissent en rouge, et toute la fin du départ, déjà long avant même cette extension, passe en orange.
Remonter la filiation jusqu'au départ LA BELLE CHAUSSEE 1 - SSSAU00209 : sa fiche confirme le problème.

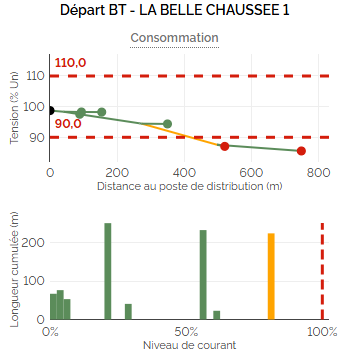

- La jauge Plage de tension BT descend sous la limite basse : 6 clients sont en sous-tension.
- Le taux de charge max. monte à 81,8 % (orange) : 247 m de tronçons sont proches de la limite.
On choisit de résoudre cette contrainte par la construction d'un nouveau poste MT, plus proche des consommations.
3. Créer le nouveau poste et son extension MT
Avec l'outil Ajouter un équipement >
Poste MT, placer le

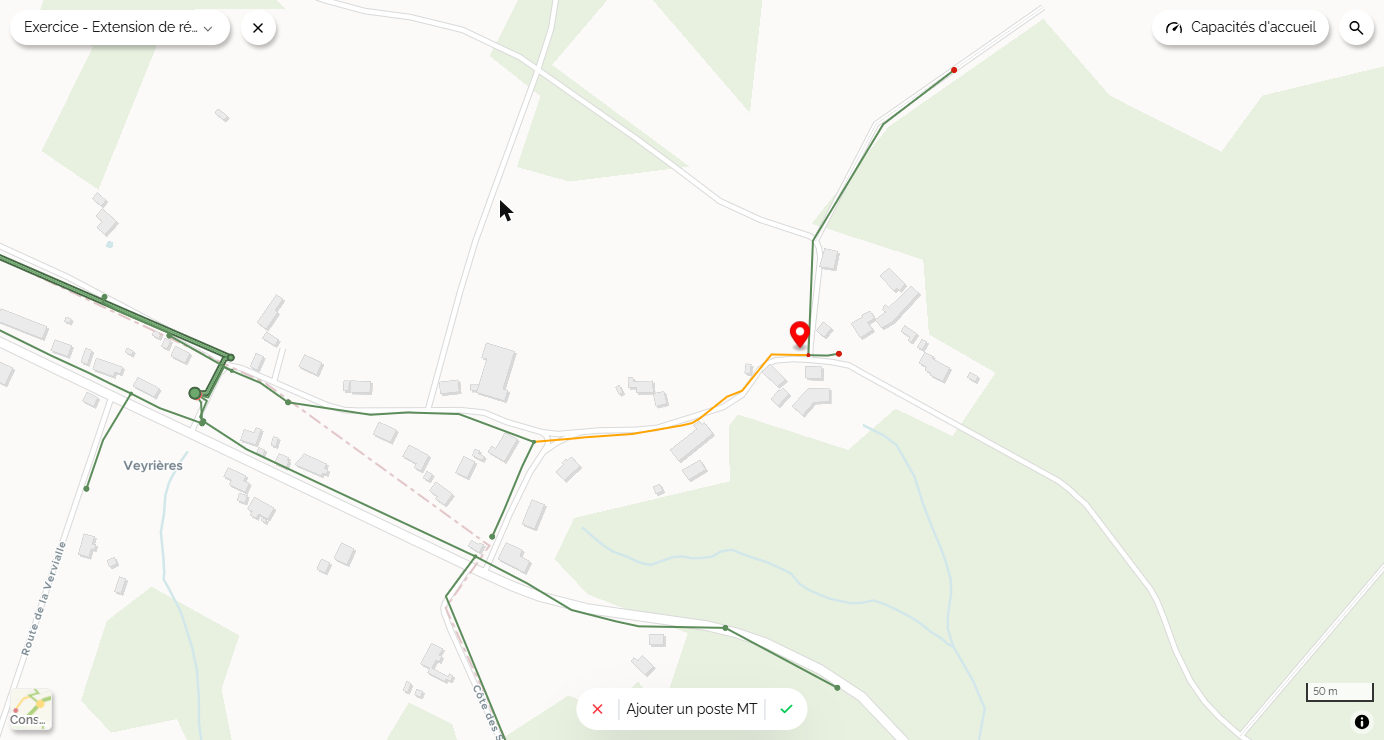

nouveau poste MT au plus près des consommations.
Valider le placement. La fenêtre Ajouter un poste MT propose un nom par défaut (« Nouveau poste MT ») et demande un code unique, le type de poste et la tension nominale MT.

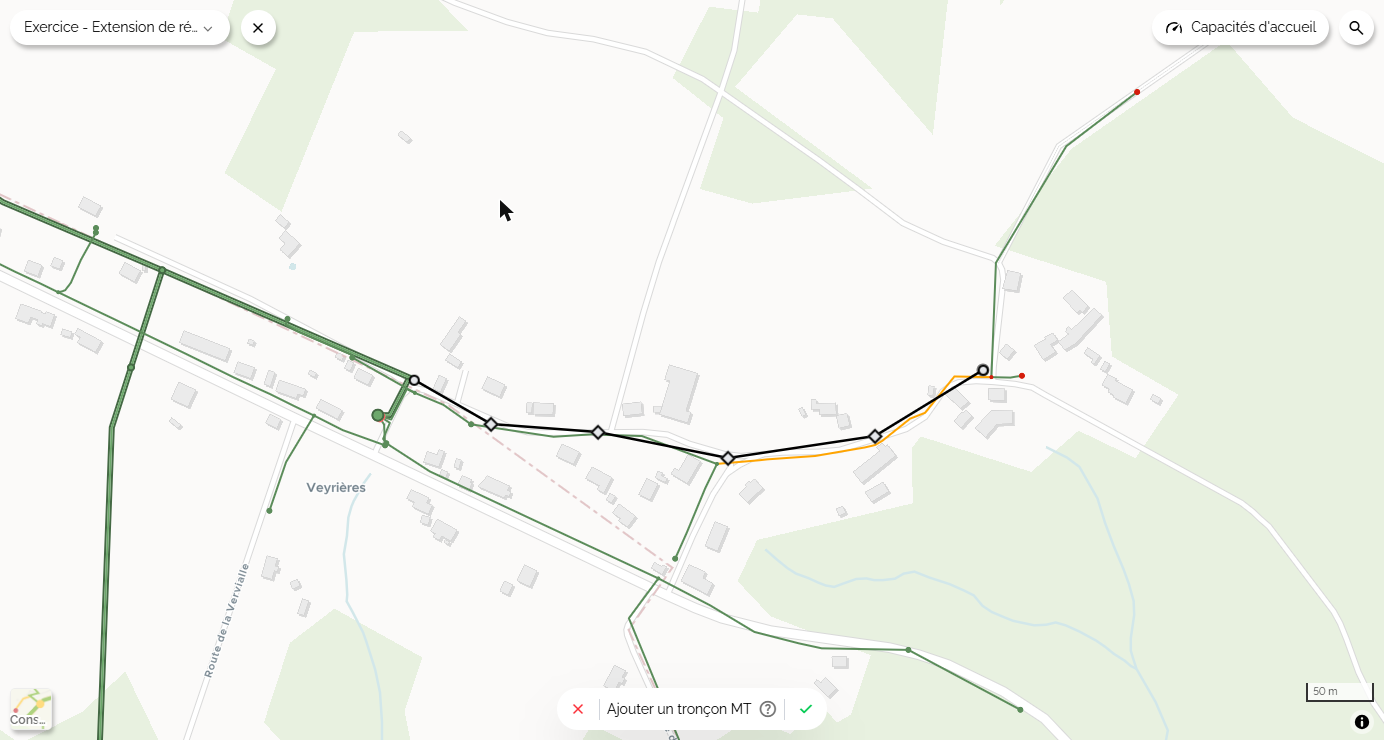

Relier ensuite le poste au réseau MT existant avec
Tronçon MT, en partant
d'un tronçon MT existant à proximité. On choisit le même conducteur que le réseau amont : aérien Alu-Acier 38 mm².
4. Transférer une partie du départ BT vers le nouveau poste
Avec Ajouter un équipement >

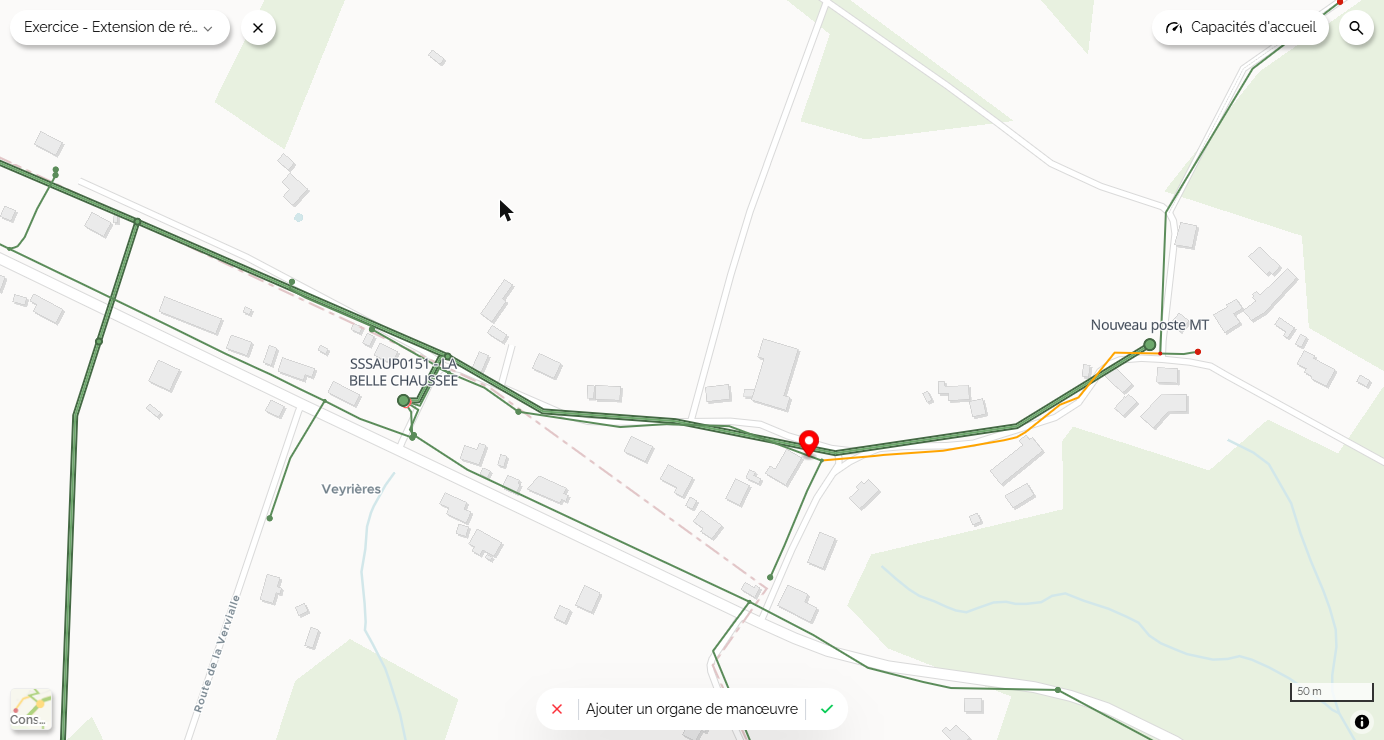

Organe de manœuvre, placer un
point d'ouverture sur l'ancien départ BT, à l'endroit où l'on souhaite scinder le réseau : on basculera ensuite la
portion en aval sur le nouveau poste.
Dans la fenêtre Ajouter un organe de manœuvre, régler l'état sur Ouvert. La portion en aval n'est plus alimentée : elle apparaît en gris sur la carte.
Avec Ajouter un équipement >

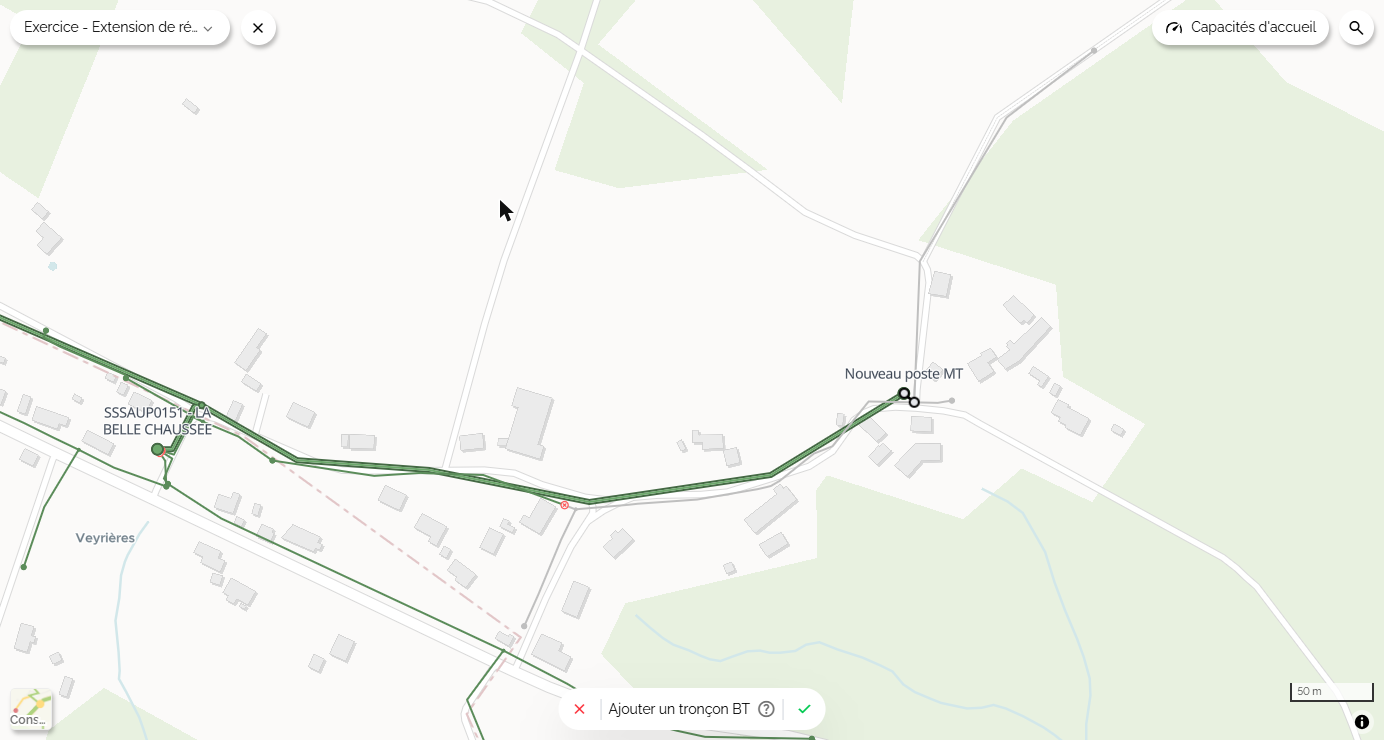

Tronçon BT, relier le
nouveau poste à la portion non alimentée par un petit tronçon : elle sera ainsi réalimentée par le nouveau poste
plutôt que par l'ancien départ.
Le poste ne disposant encore d'aucun transformateur ni départ, la fenêtre Ajouter un tronçon BT enchaîne quatre étapes : Tronçon BT (code et conducteur), Départ BT, Choix du transformateur et Réglage du transformateur.

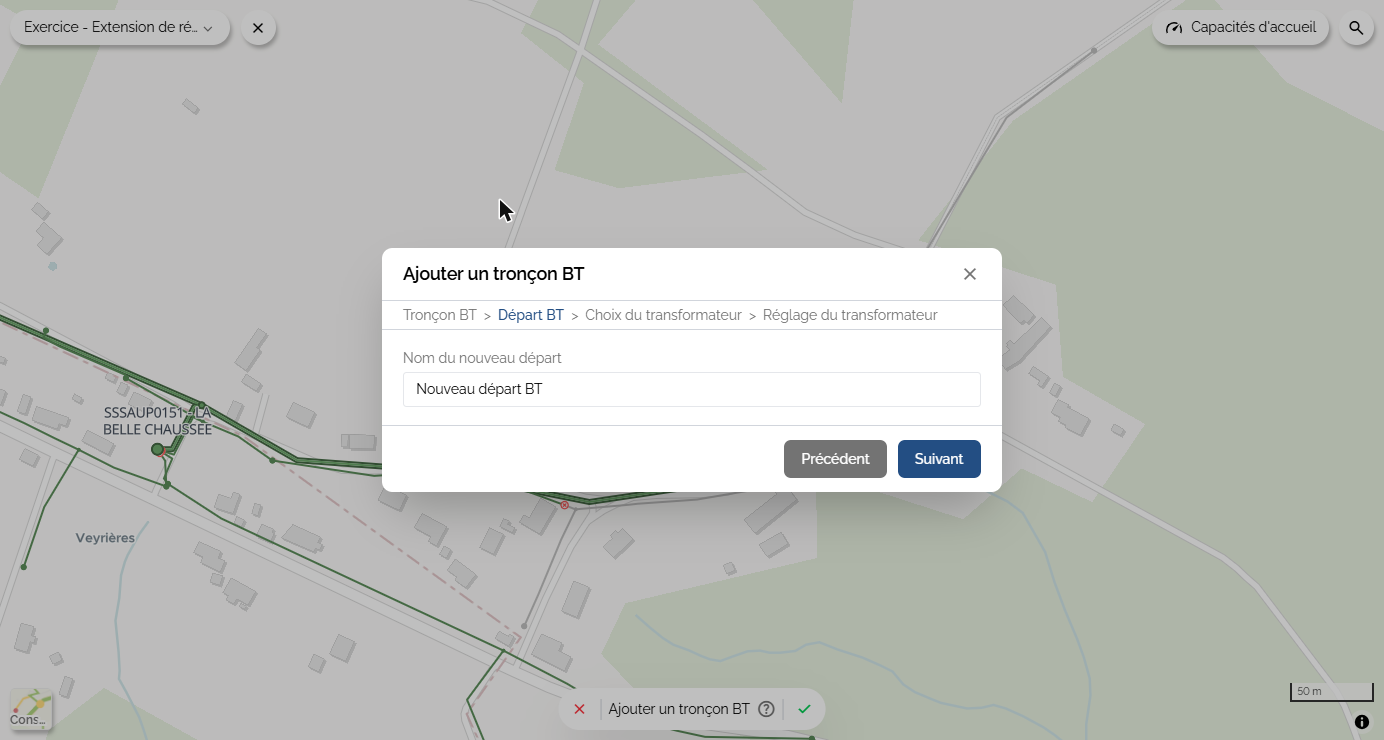

L'étape Départ BT crée le nouveau départ, avec un nom proposé par défaut.

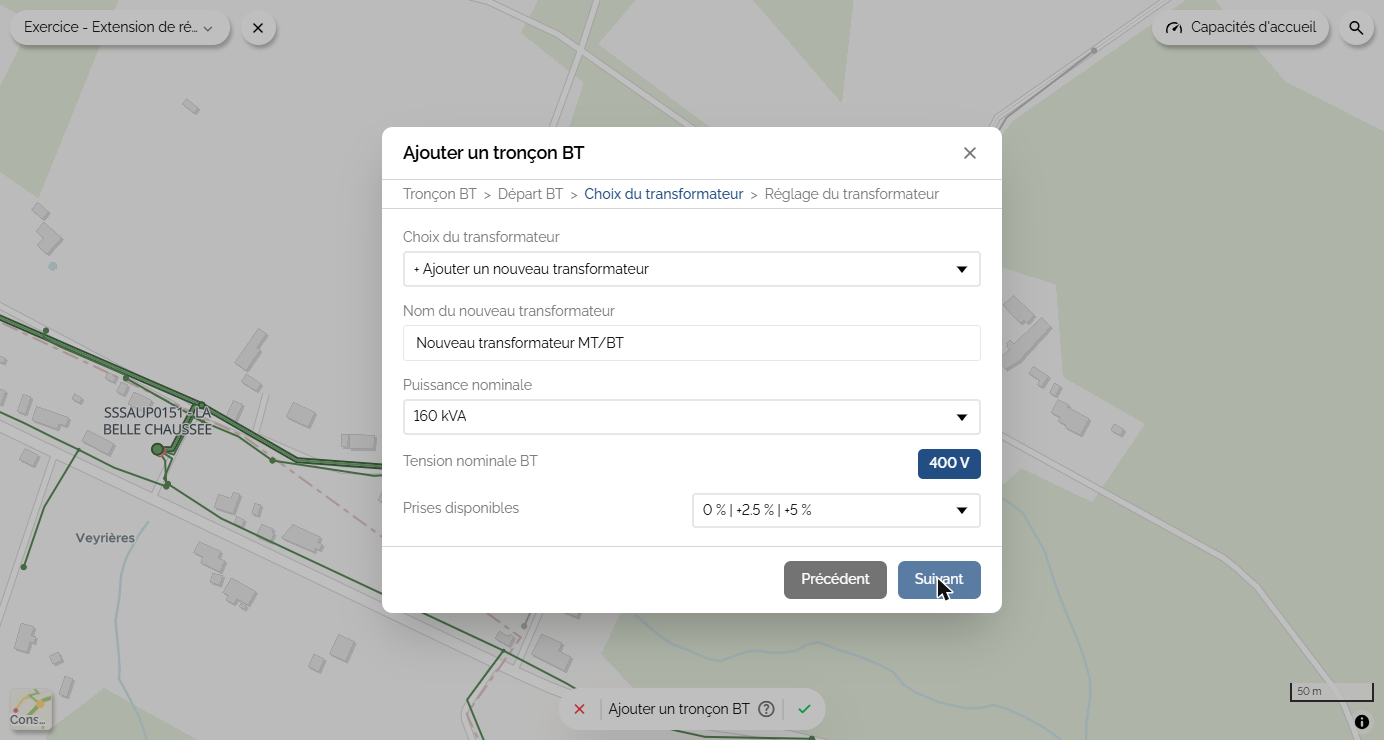

L'étape Choix du transformateur crée le nouveau transformateur MT/BT du poste : choisir une puissance nominale suffisante (ici 100 kVA) et la gamme de prises disponibles.
L'étape Réglage du transformateur permet enfin de choisir la prise à vide : on la laisse sur 0,0 %. Valider avec Ajouter.
5. Vérifier le résultat

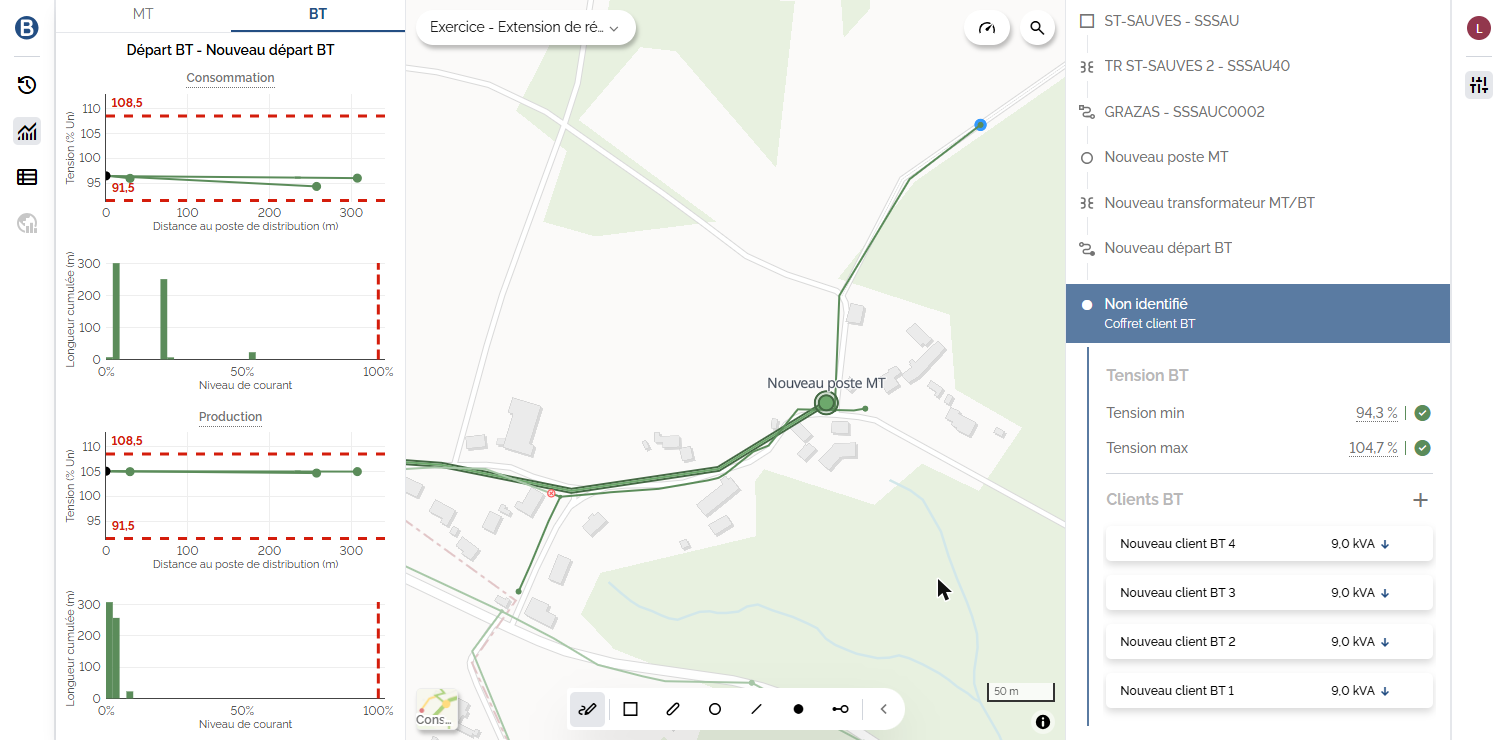

Le calcul est mis à jour. Sélectionner le coffret du lotissement : la filiation montre qu'il est désormais alimenté par le Nouveau départ BT, depuis le nouveau poste. Sa plage de tension BT est entièrement verte, de 93,0 % à 104,4 % de Un.
La fiche du Nouveau départ BT confirme le résultat : aucun client hors des limites ni proche des limites de tension.
Le taux de charge max. du nouveau départ (81,1 %, orange) signale toutefois 29 m de tronçon proches de la limite : le tronçon existant en sortie du nouveau poste, qui porte désormais toute la charge. Un renforcement de ce tronçon peut compléter l'étude (voir Détecter et résoudre une contrainte de courant).
Résultat attendu
Un nouveau coffret et ses 4 usagers intégrés au réseau via un nouveau poste MT et un nouveau départ BT, après diagnostic d'une contrainte de tension liée à un départ existant trop long. Résultat vérifié sur la fiche du coffret et du nouveau départ : plage de tension BT entièrement entre les limites basse et haute (de 85,2 % avant l'extension à 93,0 % après, pour le coffret du lotissement).
