Modifier le réseau existant

Une fois un projet ouvert, chaque objet du réseau devient modifiable. Sélectionnez-le (sur la carte, via la recherche ou la filiation), puis agissez depuis sa fiche dans le panneau de droite ou avec les outils d'édition.

Voici les modifications les plus courantes, regroupées par type d'objet.

Tronçon​

Renforcer un tronçon​

Sélectionnez le tronçon, puis dans la section Conducteur de sa fiche choisissez une section supérieure (ici 38 → 55 mm²). Le conducteur se choisit par trois listes successives : Type, Matériau et Section. Le calcul électrique est immédiatement relancé.

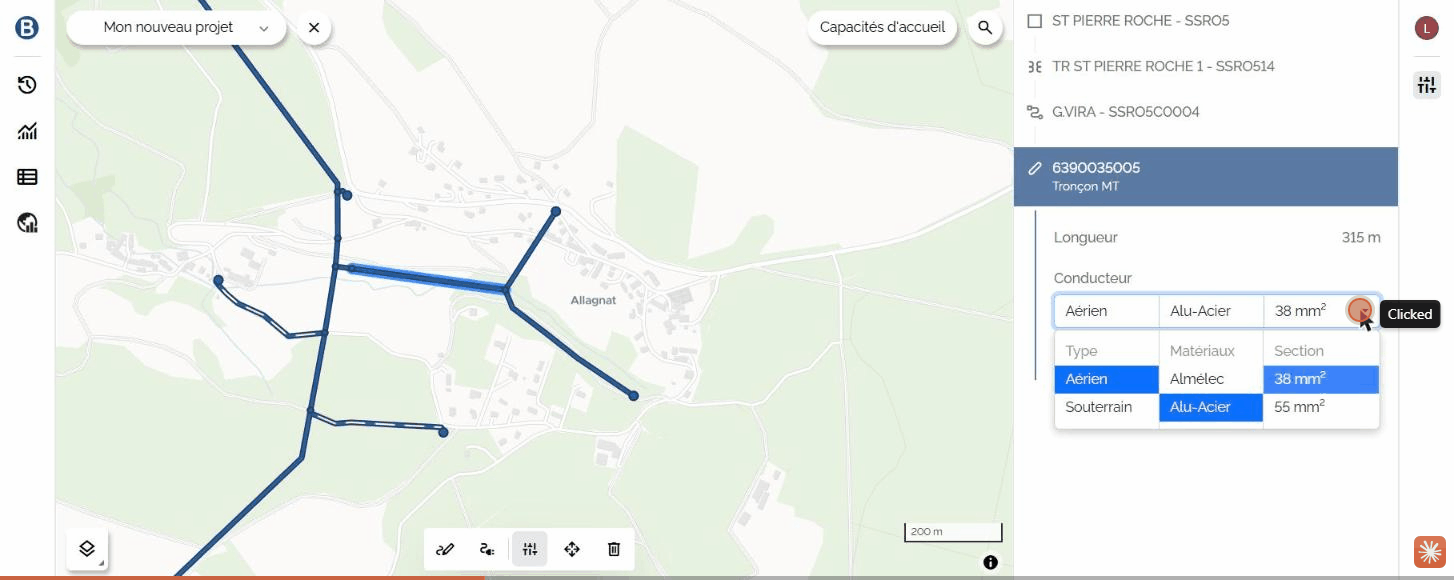

Renforcer un tronçon en augmentant la section du conducteur

Modifier son tracé​

Sélectionnez le tronçon puis sélectionnez l'outil Déplacer. Vous pouvez alors faire glisser ses points pour le repositionner, par exemple faire suivre la voirie à une ligne enterrée. Cliquez sur le tronçon pour y ajouter un point, faites un clic droit sur un point pour le supprimer. Une barre en bas permet de valider (✓) ou d'annuler (✗) le déplacement.

Simuler un enfouissement​

Dans la section Conducteur de la fiche du tronçon, choisissez le type Souterrain (ici Aluminium 150 mm²) : si le calque Types des tronçons est activé, le tronçon s'affiche alors en pointillé sur la carte. Un enfouissement s'accompagne en général d'un nouveau tracé suivant la voirie, que l'on ajuste avec l'outil Déplacer (voir Modifier son tracé). L'animation ci-dessous montre l'ensemble : passage en souterrain puis reroutage le long de la route.

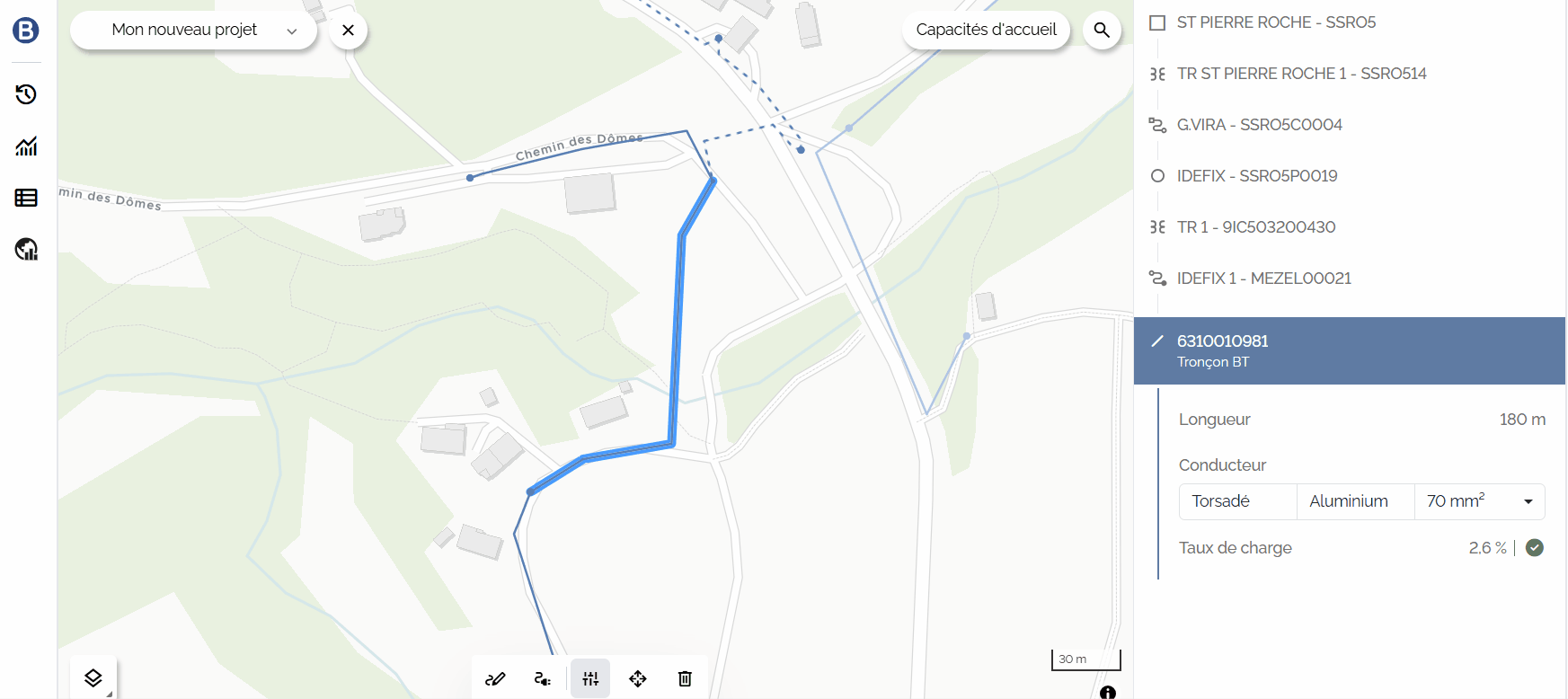

Simuler un enfouissement : passage en souterrain et reroutage du tracé

Poste MT​

Déplacer un poste MT​

Avec l'outil Déplacer, sélectionnez le poste puis faites-le glisser vers son nouvel emplacement. Validez (✓) ou annulez (✗) ; les tronçons rattachés suivent le déplacement et sont également déplaçables.

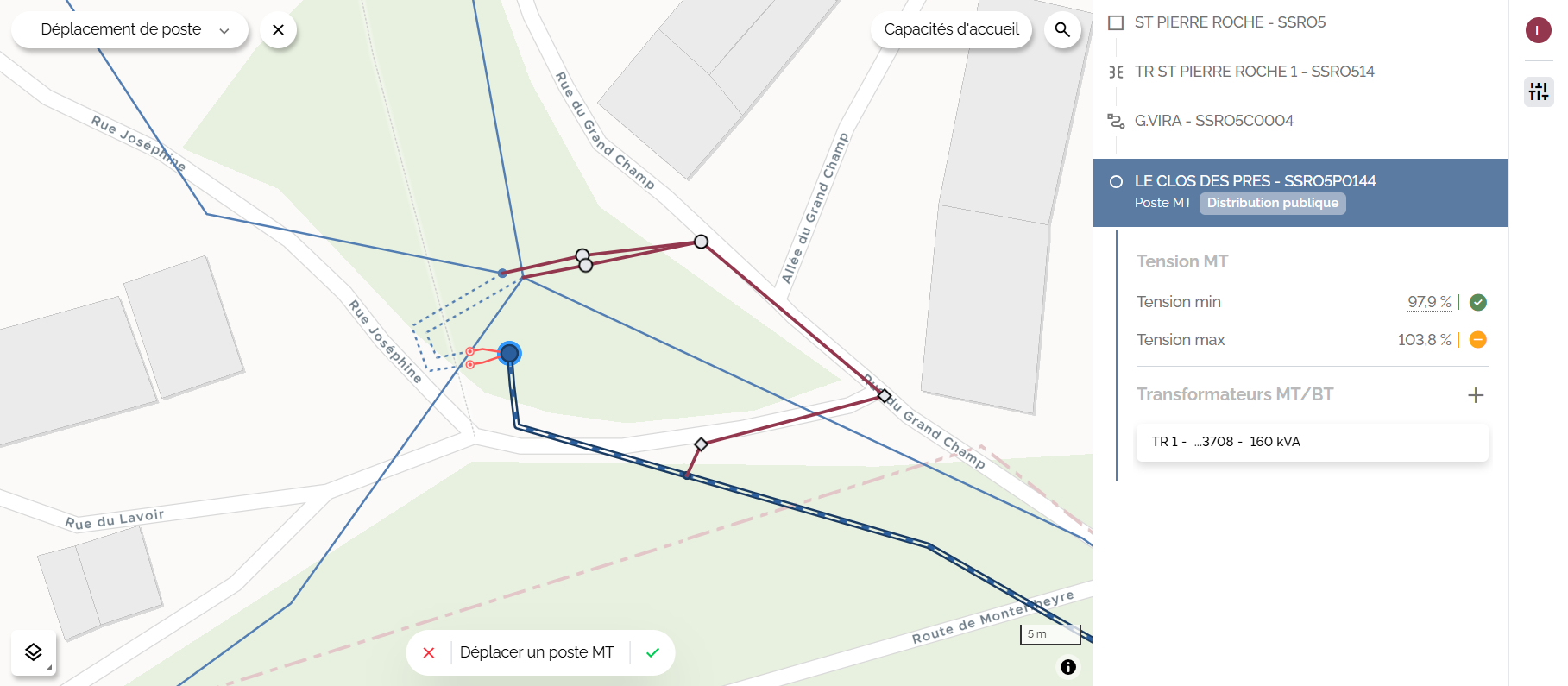

Déplacer un poste MT

Changer le type d'un poste​

Depuis la fiche du poste MT, l'action Modifier le type de poste ouvre une fenêtre où l'on choisit Mixte, Privé ou Distribution publique. Le type conditionne le contenu de la fiche :

  • Les postes Privés accueillent uniquement des clients MT ;
  • Les postes de Distribution Publique accueillent uniquement des transformateurs MT/BT ;
  • et les postes Mixtes peuvent accueillir à la fois des clients MT et des transformateurs MT/BT. Voir Poste MT.

Ajouter un transformateur ou un client sur un poste existant​

Toujours depuis la fiche du poste, le bouton Ajouter un transformateur de la section Transformateurs MT/BT insère un transformateur MT/BT (assistant de création), et le bouton Ajouter un client de la section Clients raccorde un client MT. De la même façon, la fiche d'un poste-source permet d'ajouter un transformateur HT/MT. Le nouvel élément apparaît dans la fiche et dans la filiation.

Transformateur​

Muter un transformateur​

Depuis la fiche du transformateur, Muter le transformateur ouvre une fenêtre pour le remplacer par un autre modèle.

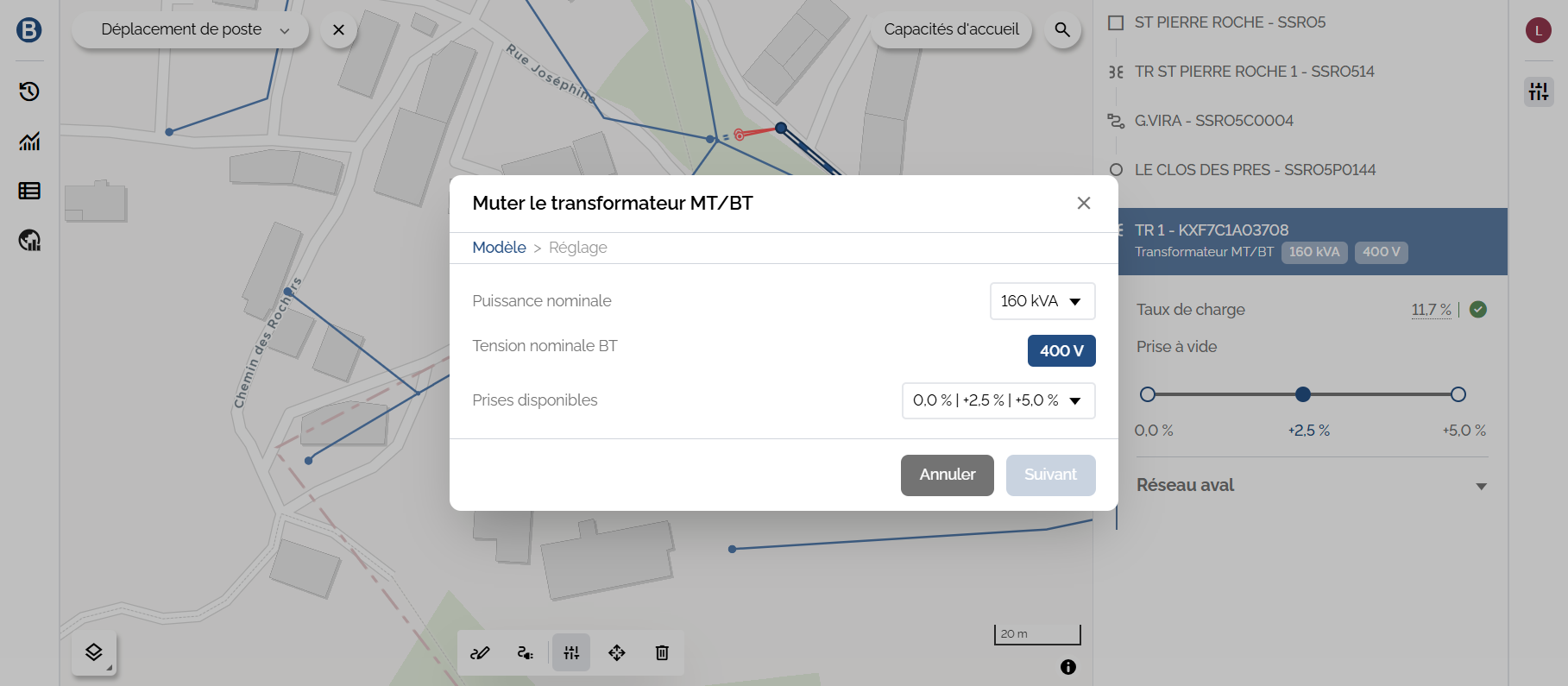

Mutation d'un transformateur

Vous pouvez alors choisir :

  • La nouvelle puissance nominale ;
  • La tension nominale du réseau BT en aval du transformateur, en fonction des choix paramétrés par votre organisation ;
  • Les prises à vides accessibles, en général [-2.5% 0% +2.5%] (transformateur dit de type 400V) ou [0% +2.5% +5%] (transformateur dit de type 410V).

Transférer un départ vers un autre transformateur​

Dans la fiche du transformateur, passez au détail par départ (action Voir le détail par départ de la section Plages de tension MT, Variation de tension BT ou Qualité d'alimentation) : chaque ligne de départ porte l'action Transférer ce départ MT (ou BT), qui le transfère vers un autre transformateur du même poste. Nécessite qu'un autre transformateur du même niveau de tension existe dans le poste.

Modifier la prise à vide​

La fiche d'un transformateur MT/BT expose la prise à vide sous forme de curseur (par exemple 0 %, +2,5 %, +5 %). Pendant que vous faites glisser le curseur, les plages de tension des départs se décalent en aperçu, la plage d'origine restant visible en fond. Au relâchement, la prise est enregistrée et le calcul relancé ; l'effet se répercute sur les tensions aval. Sur un transformateur HT/MT, le réglage équivalent est la consigne MT, qui fonctionne de la même façon.

Coffret client BT​

Déplacer un coffret​

Avec l'outil Déplacer, sélectionnez le coffret puis faites-le glisser vers son nouvel emplacement, comme pour un poste.

Ajouter un client​

Depuis la fiche du coffret, Ajouter un client raccorde un nouveau client BT. La fenêtre propose un nom par défaut (« Nouveau client BT »), le nombre de clients à créer et leurs contrats de consommation et de production. Le nombre de clients par coffret est limité : un message le signale si la limite est atteinte.

Client​

Modifier les contrats d'un client​

Dans la fiche du client, la puissance et le cos φ ou tan φ d'un contrat se modifient directement dans sa carte. Chaque contrat (Consommation, Production) porte aussi les actions Modifier le contrat et Supprimer le contrat (indisponible pour le dernier contrat du client). Un clic sur l'emplacement d'un contrat absent ouvre la fenêtre Ajouter un contrat de consommation (ou de production). On y renseigne le segment, la puissance et le cos φ ou le tan φ ; le tan φ accepte une valeur négative (entre -1 et 1).

Le nom du client se modifie avec l'action Renommer de la filiation.
