Ajouter un équipement

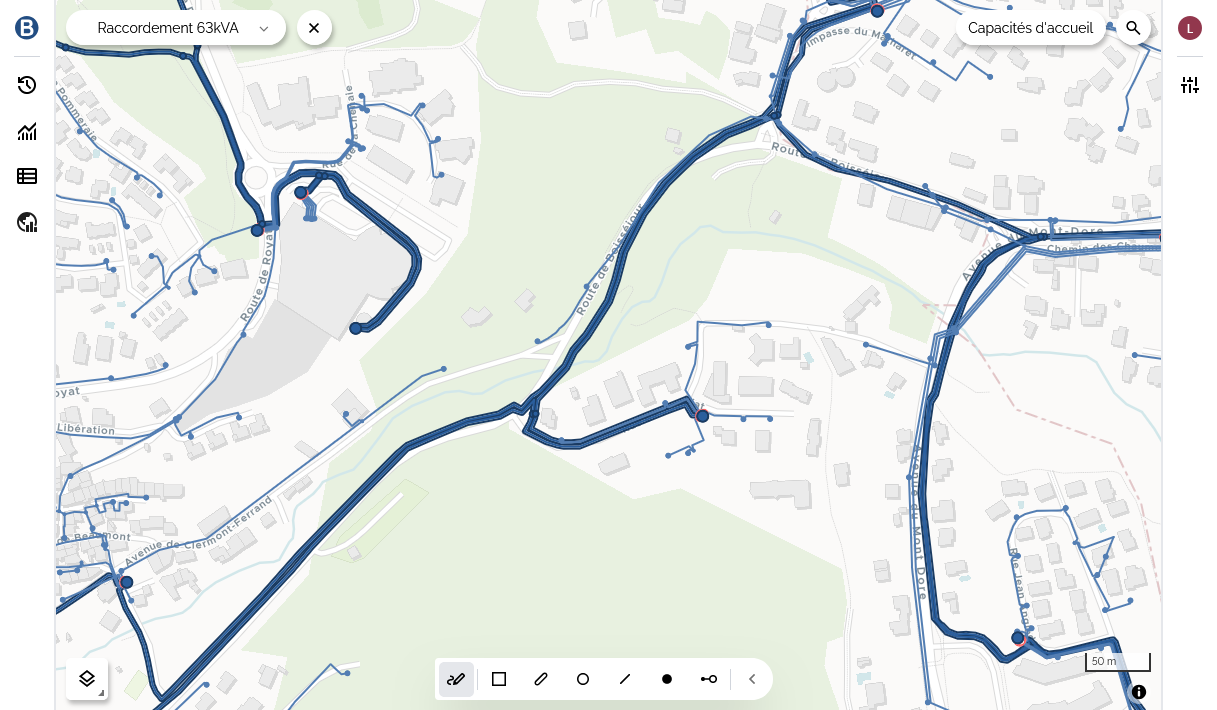

L'outil Ajouter un équipement déploie une barre proposant les différents types d'équipement à ajouter.

Les boutons disponibles

Chaque bouton lance l'ajout d'un type d'équipement, dans l'ordre de la barre :

• Poste-source : ajoute un poste-source.
• Tronçon MT : ajoute un tronçon de réseau moyenne tension.
• Poste MT : ajoute un poste MT.
• Tronçon BT : ajoute un tronçon de réseau basse tension.
• Coffret client BT : ajoute un coffret de raccordement client BT.
• Organe de manœuvre : ajoute un interrupteur (MT ou BT).

Un dernier bouton, Fermer l'outil, referme la barre d'ajout et revient au mode de consultation.

Placer l'équipement

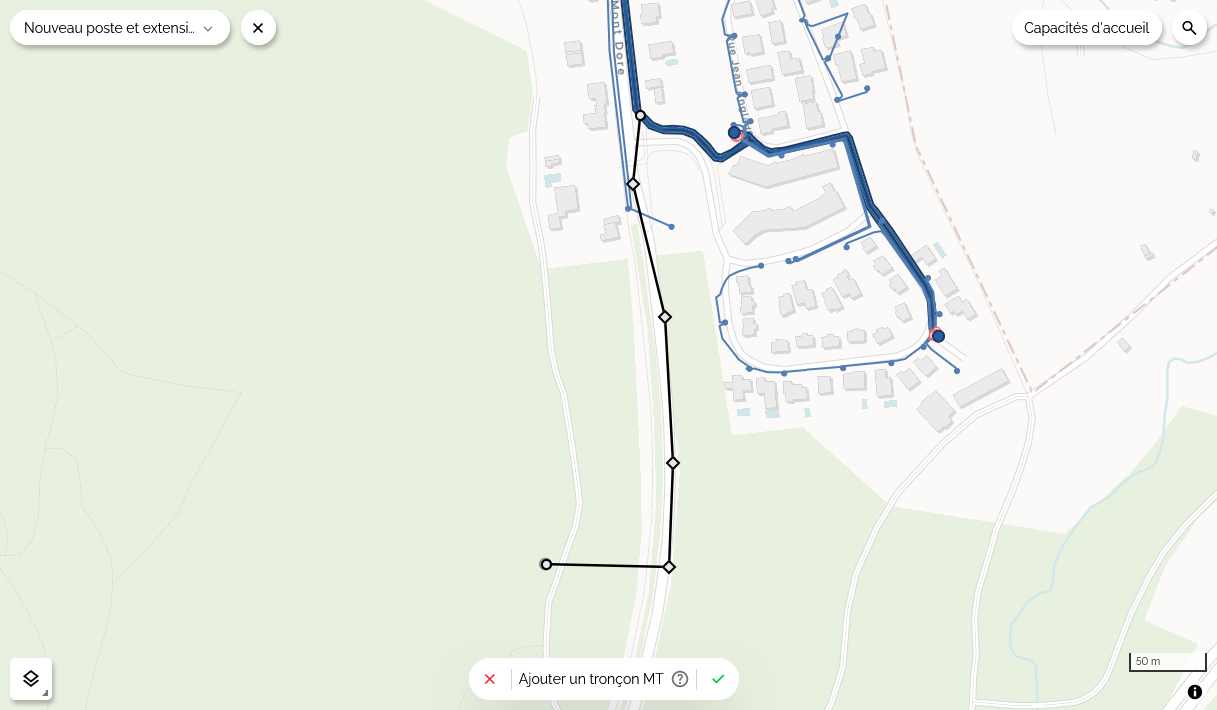

Après avoir choisi un type, on place l'équipement sur la carte. Un marqueur apparaît, accompagné d'une barre pour valider ou annuler le placement.

Renseigner la fiche

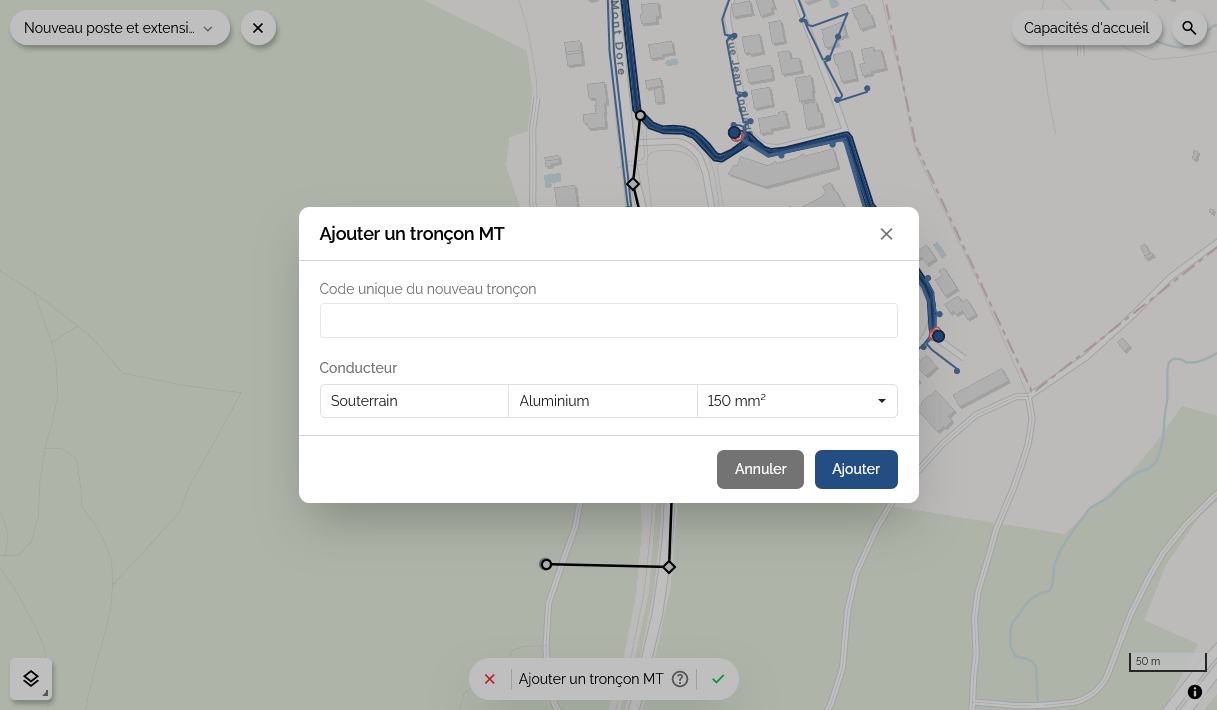

La validation ouvre une fenêtre où l'on renseigne les informations de l'équipement, par exemple les caractéristiques du conducteur pour un tronçon ou la puissance nominale d'un transformateur. Les noms sont pré-remplis avec une valeur par défaut (« Nouveau poste MT », « Nouveau tronçon BT », « Nouvel organe de manœuvre »…), à remplacer au besoin.

Questions fréquentes

« Ce code est déjà utilisé »

Le code d'un poste doit être unique. Saisissez un code non encore attribué.

Impossible d'ajouter un client à un coffret

Le nombre de clients par coffret est limité (message « Le nombre maximal de clients est … »).

« Il n'est pas possible d'ajouter d'équipement sur ce tronçon, il est trop court »

Placer un poste, un coffret ou un organe de manœuvre sur un tronçon existant revient à le couper en deux. Si le tronçon est trop court pour être coupé, placez l'équipement sur un autre tronçon ou à un autre endroit.

« Le tronçon dessiné est trop court pour créer un départ »

Le tracé d'un nouveau départ doit avoir une longueur minimale. Prolongez le tracé avant de valider.
