Naviguer sur la carte

La carte occupe le centre de l'écran et affiche le réseau sur un fond cartographique. C'est le point de départ de toute consultation.

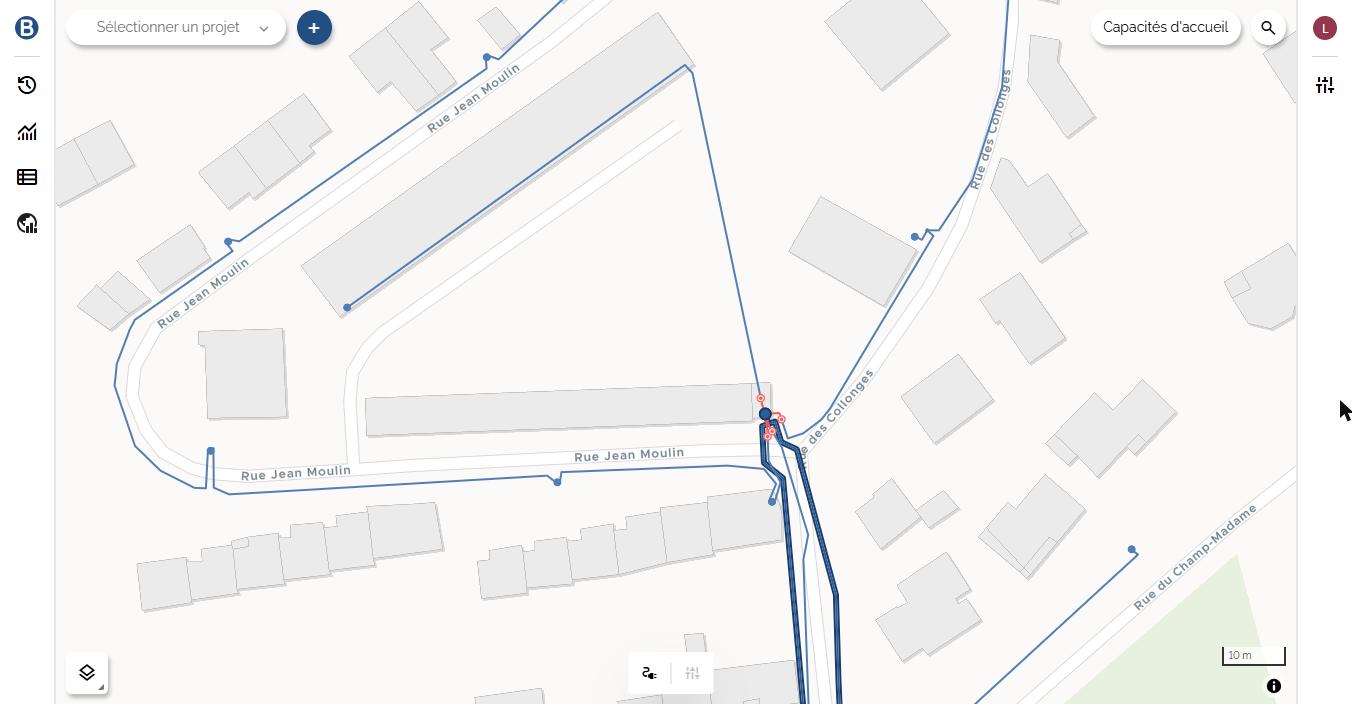

Le réseau basse tension affiché sur la carte

Se déplacer et zoomer​

  • Se déplacer : cliquez-glissez sur la carte.
  • Zoomer / dézoomer : molette de la souris, ou double-clic pour zoomer.
  • Échelle : l'échelle courante est indiquée en bas à droite.

Affichage progressif selon le zoom​

Le réseau se dévoile au fur et à mesure que l'on zoome. Vue de loin, la carte ne montre que les postes-sources. En zoomant apparaissent le réseau moyenne tension (postes, départs, tronçons), puis le réseau basse tension jusqu'aux coffrets et aux clients, comme sur la capture ci-dessus. Cette logique évite de surcharger l'affichage aux petites échelles.

Légende​

Chaque équipement est représenté par un symbole ; les tronçons sont colorés selon leur niveau de tension. Un clic sur un élément ouvre sa fiche.

Symboles :

Tronçons :

  • trait bleu foncé Trait bleu foncé épais : un tronçon moyenne tension.
  • trait bleu clair Trait bleu clair fin : un tronçon basse tension.
  • Un tronçon souterrain est tracé en pointillé, un tronçon aérien ou torsadé en trait plein (réglable via les calques).
  • Enfin, un élément non alimenté ou invalide apparaît en gris, et l'élément sélectionné est mis en surbrillance.
