Calques et modes d'affichage

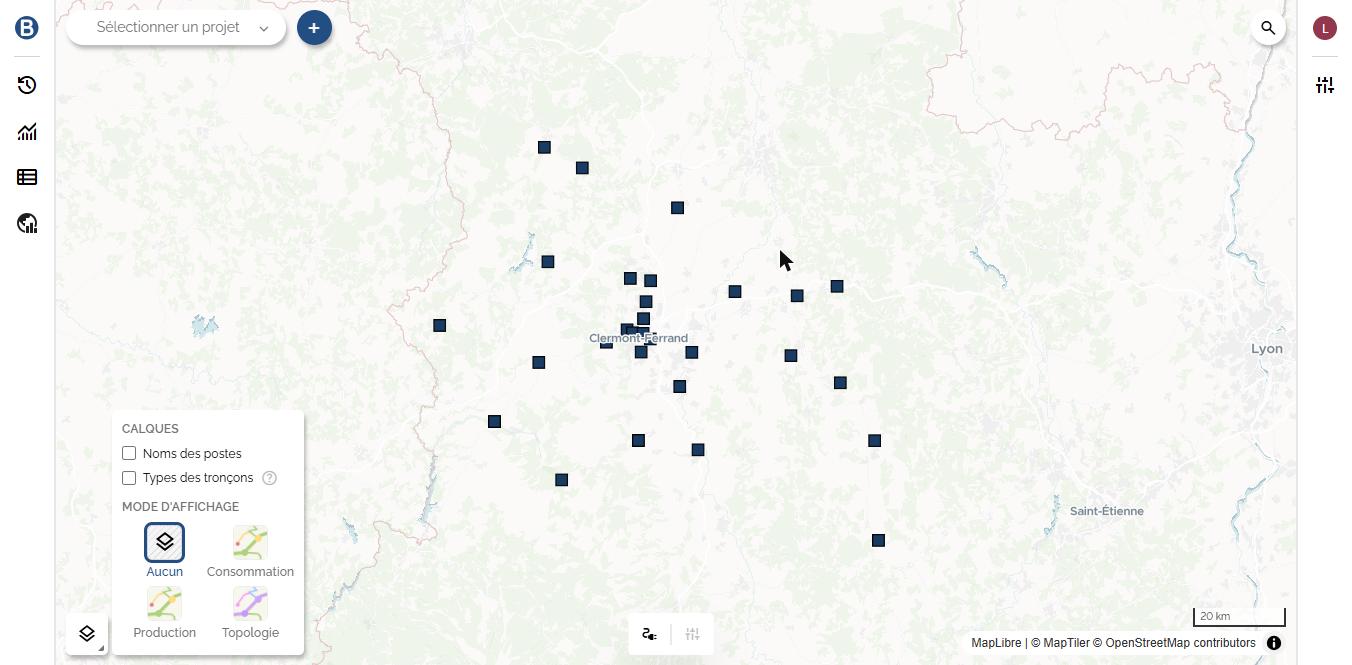

Le menu Calques, accessible par l'icône en bas à gauche de la carte, règle ce qui est affiché et comment le réseau est coloré.

Le menu Calques

Calques​

  • Codes et noms des postes : affiche systématiquement les codes et noms des postes HT/MT et, si le niveau de zoom est suffisant, ceux des postes MT/BT.
  • Codes des coffrets clients BT : affiche le code des coffrets clients BT lorsque la carte est suffisamment zoomée. Lorsque les codes se chevauchent, certains sont masqués.
  • Types des tronçons : distingue visuellement les tronçons selon leur pose. Les tronçons souterrains sont tracés en pointillé, les tronçons aériens ou torsadés en trait plein. Selon le paramétrage de votre organisation, la convention peut être inversée : l'infobulle du calque indique celle qui s'applique.

Une icône d'aide à côté de chaque calque rappelle, au survol, ce qu'il affiche.

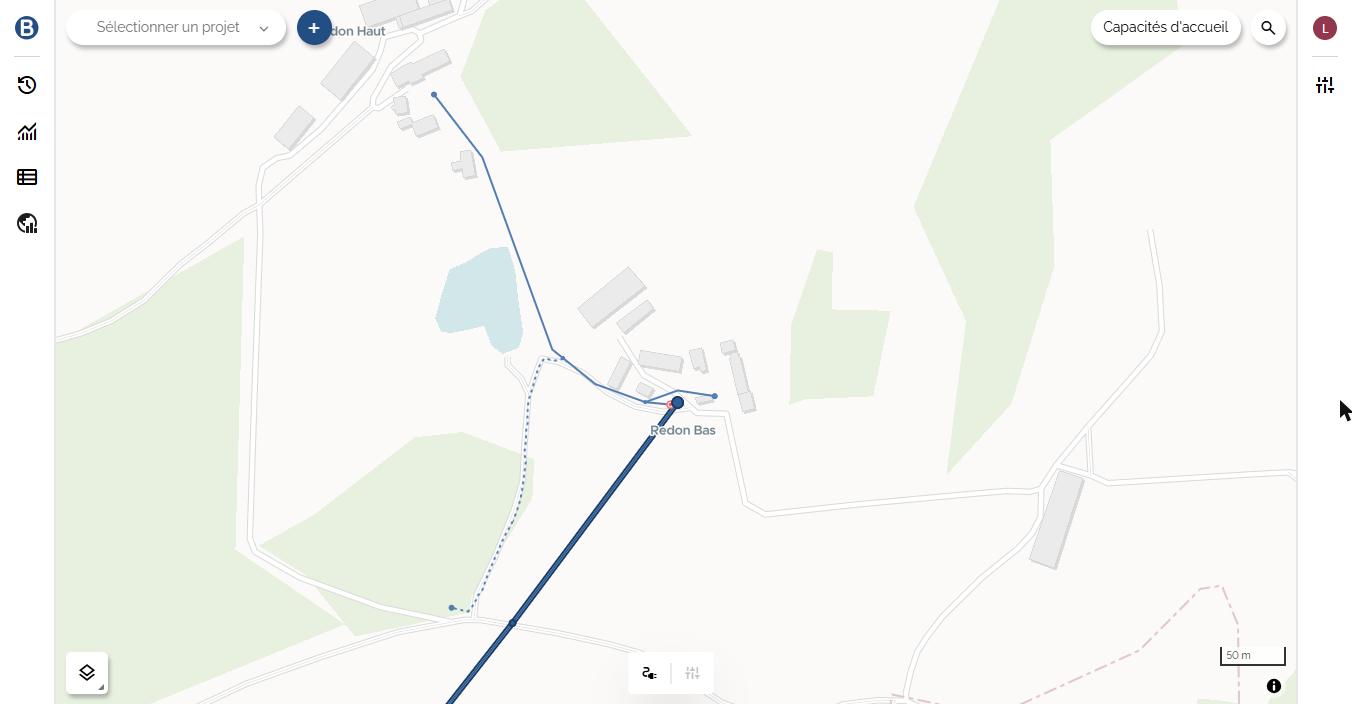

Le calque « Types des tronçons » : souterrain en pointillé, aérien en trait plein

Modes d'affichage​

Le mode d'affichage change la coloration du réseau pour faire ressortir une information.

Par défaut​

Coloration par défaut, par niveau de tension : moyenne tension en bleu foncé, basse tension en bleu clair (voir la légende de la carte).

État électrique​

Ce mode colore le réseau selon les contraintes issues du calcul électrique, tous scénarios confondus : un élément est coloré d'après sa situation la plus défavorable entre le scénario de consommation et celui de production. La couleur des nœuds (postes, coffrets) représente le niveau de tension, celle des tronçons le niveau de courant.

Une même échelle de couleurs indique la sévérité :

  • vert Vert : valeurs entre la limite basse et la limite haute, aucune contrainte.
  • orange Orange : proche d'une limite.
  • rouge Rouge : au-delà d'une limite (contrainte avérée).
  • beige Beige : départ en bouclage (alimenté par plusieurs sources) ; tout le départ prend cette couleur.
  • gris Gris : élément non alimenté ou sans résultat de calcul.

Pour le détail par scénario, consultez la fiche de l'élément ou les graphiques de son départ.

Topologie​

Ce mode colore le réseau par groupes, à l'aide d'une palette de couleurs distinctes. Attention, il ne colore pas systématiquement chaque départ : le niveau de regroupement s'adapte au zoom. Du plus large au plus rapproché, une couleur unique est attribuée à :

  • le réseau en aval de chaque poste-source ;
  • puis à chaque départ MT et ses réseaux aval ;
  • puis aux réseaux basse tension alimentés par chaque poste MT ;
  • puis à chaque départ BT.

Autrement dit, en dézoomant on regroupe de plus en plus largement, en zoomant on descend dans la hiérarchie du réseau.

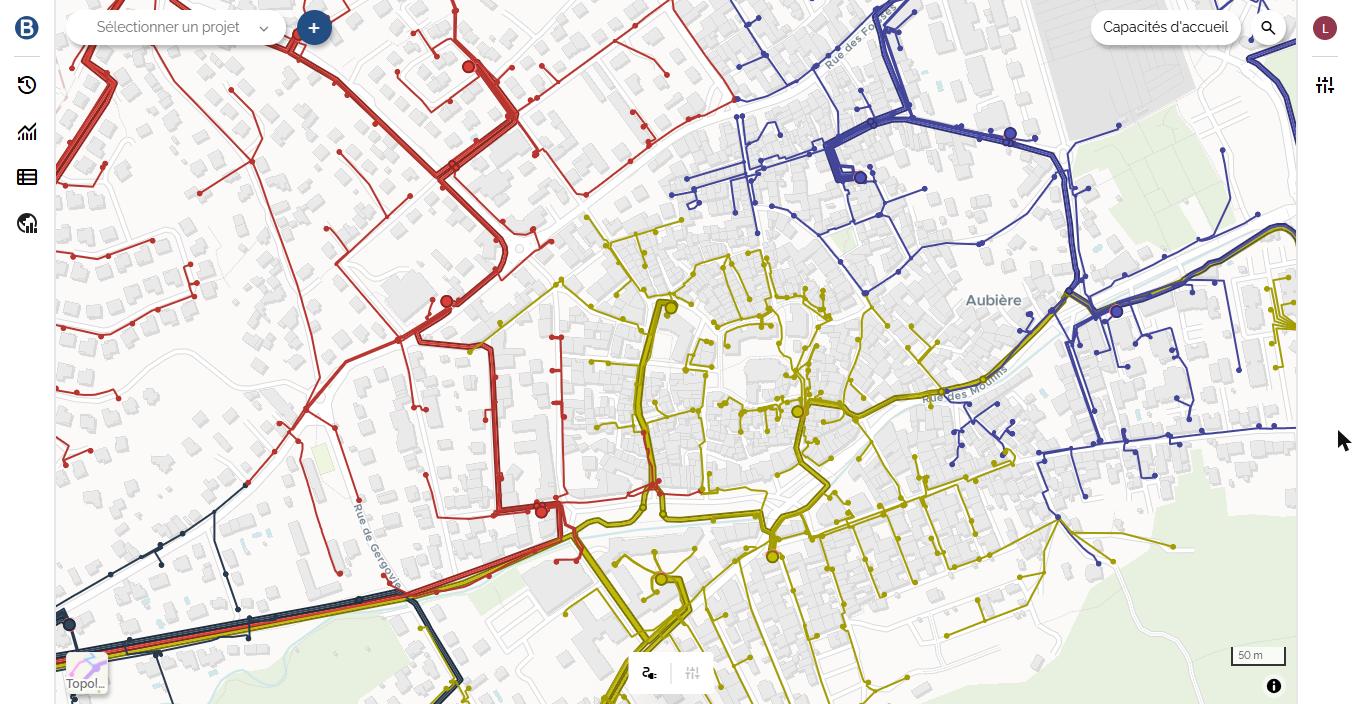

Le mode Topologie : groupes colorés par zone du réseau
