Objets Basse Tension

Les objets du réseau basse tension, présentés de l'amont vers l'aval.

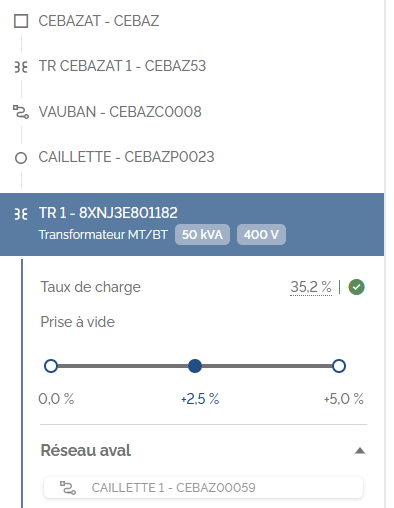

Transformateur MT/BT

L'en-tête de sa fiche indique sa puissance nominale et la tension nominale du réseau basse tension aval (par exemple 400 V). La fiche s'organise ensuite en quatre sections :

• Puissance disponible : la capacité résiduelle du transformateur, en soutirage (flèche vers le bas) et en injection (flèche vers le haut). Le taux de charge correspondant s'affiche au survol ; un badge rouge, portant le taux de charge, signale un transformateur surchargé.
• Prise à vide : la prise du transformateur, réglable par un curseur dans un projet.
• Variation de tension BT : la chute et l'élévation de tension sur les départs BT alimentés, rapportées à la tension MT amont (Uᴍᴛ). En vue synthèse, le survol des valeurs détaille la chute max. et l'élévation max. en distinguant la part du transformateur MT/BT, celle de la prise à vide, celle du départ BT concerné et le total.
• Qualité d'alimentation : la plage de tension atteinte sur les départs BT, exprimée en pourcentage de Un et comparée à la limite basse et à la limite haute.

Pour ces deux dernières sections, l'action Voir le détail par départ affiche une jauge par départ (cliquer sur un départ le sélectionne), Voir la synthèse revient à une jauge unique qui englobe tous les départs. Lorsqu'on fait glisser le curseur de prise à vide, les plages se décalent en aperçu, la plage d'origine restant visible en fond.

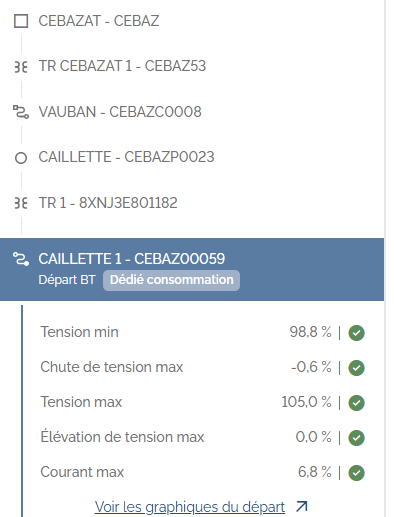

Départ BT

La fiche d'un départ BT comporte deux sections :

• Taux de charge max. : une jauge du taux de charge le plus élevé des tronçons du départ, accompagnée de badges qui donnent la longueur de tronçons surchargés et proches de la surcharge. Un clic sur un badge ouvre le panneau Tronçons, trié par niveau de courant décroissant.
• Plage de tension BT : une jauge de la plage de tension atteinte sur le départ, en pourcentage de Un et avec ses limites basse et haute, accompagnée de badges qui comptent les clients en sous-tension (à gauche), en surtension (à droite), ou proches de l'une de ces limites (orange). Un badge gris indique qu'aucun client n'est concerné.

Elle propose aussi un lien vers les graphiques. Utile pour repérer les contraintes en bout de réseau.

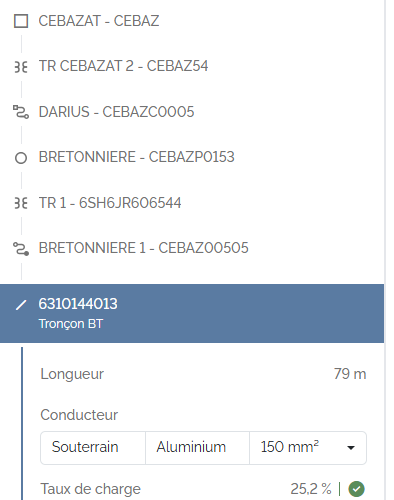

Tronçon BT

La fiche d'un tronçon donne sa longueur, son conducteur (type, matériau, section) et son taux de charge max. (courant de pointe rapporté au courant admissible).

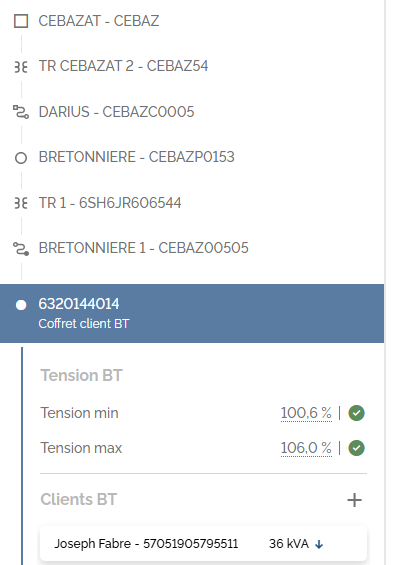

Coffret client BT

Le coffret client BT est le point de raccordement basse tension. Sa fiche donne la plage de tension BT atteinte au coffret et la liste des clients BT rattachés, avec la puissance de leur contrat de consommation (flèche vers le bas) et, le cas échéant, de production (flèche vers le haut). Dans un projet, le bouton Ajouter un client (+) en raccorde un nouveau, et le picto Supprimer, qui apparaît au survol d'un client, le retire du coffret.

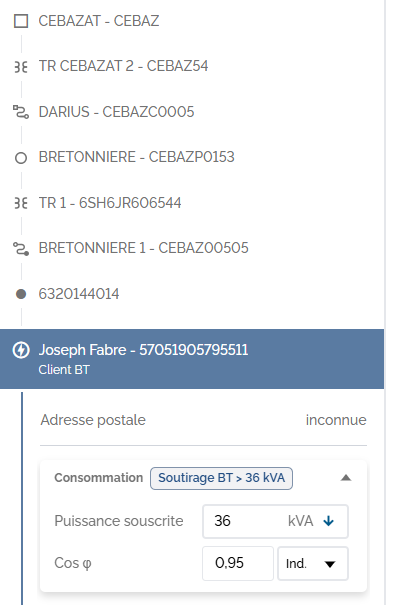

Client BT

La fiche d'un client présente son adresse postale et ses deux contrats, Consommation et Production : segment, puissance et cos φ (consommation) ou tan φ (production). Un contrat absent est signalé par « Aucun contrat de consommation » ou « Aucun contrat de production ».

Dans un projet, la puissance et le cos φ ou tan φ se modifient directement dans la carte du contrat. L'action Modifier le contrat (roue crantée, ou clic sur le badge du segment) ouvre une fenêtre pour changer aussi le segment, et Supprimer le contrat le retire, sauf s'il s'agit du dernier contrat du client. Un clic sur l'emplacement d'un contrat absent (+) permet de l'ajouter.

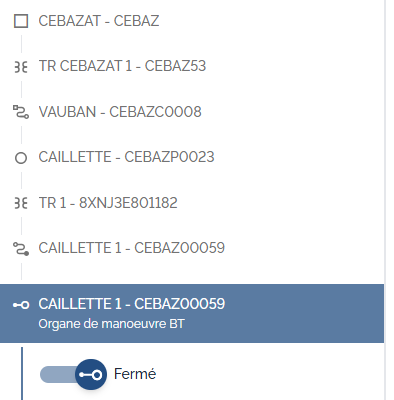

Interrupteur BT

L'organe de manœuvre du réseau BT ; sa fiche indique son état, ouvert ou fermé.

Questions fréquentes

Pourquoi certaines valeurs sont-elles « indisponibles » ?

Le calcul n'a pas pu fournir de valeur pour cet élément. Les jauges et badges concernés affichent alors « ? » et leur infobulle en donne la raison : Non alimenté, En bouclage, Pas de convergence, ou Pas de convergence pour le scénario … lorsqu'un seul des deux scénarios n'a pas convergé (le résultat est alors partiel, signalé par des hachures sur la jauge).

Pourquoi ne puis-je pas modifier cette fiche ?

Les fiches ne sont modifiables que si un projet est ouvert. Sans projet ouvert, Berenis est en consultation seule : on explore et on analyse le réseau, mais les outils d'édition sont désactivés.
