Synthèse des contraintes

Le panneau Synthèse des contraintes donne une lecture d'ensemble des contraintes du réseau, à l'état initial ; contrairement aux autres vues, il ne nécessite aucune sélection.

Uniquement sans projet ouvert

Seules les contraintes présentes à l'état initial sont analysées ici : le panneau est donc désactivé dès qu'un projet est sélectionné. Pour analyser l'effet d'un projet, utiliser plutôt les graphiques ou les tableaux de tronçons sur les éléments concernés.

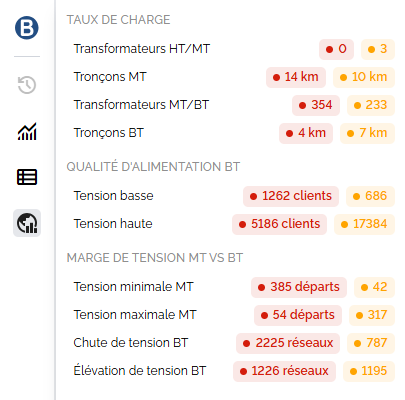

Le panneau Synthèse des contraintes

Les statistiques sont regroupées en trois familles. Pour chaque ligne, le badge rouge compte les éléments en contrainte et le badge orange ceux en avertissement (proches du seuil).

Taux de charge​

  • Transformateurs HT/MT : nombre de transformateurs HT/MT proches de la surcharge ou surchargés.
  • Tronçons MT : longueur cumulée de tronçons MT proches de la surcharge ou surchargés (en km).
  • Transformateurs MT/BT : nombre de transformateurs MT/BT proches de la surcharge ou surchargés.
  • Tronçons BT : longueur cumulée de tronçons BT proches de la surcharge ou surchargés (en km).

Qualité d'alimentation BT​

  • Tension basse : nombre de clients BT alimentés sous le seuil de tension minimale.
  • Tension haute : nombre de clients BT alimentés au-dessus du seuil de tension maximale.

Marge de tension MT vs BT​

  • Tension minimale MT : nombre de départs MT dont la tension minimale approche ou franchit le seuil bas.
  • Tension maximale MT : nombre de départs MT dont la tension maximale approche ou franchit le seuil haut.
  • Chute de tension BT : nombre de réseaux BT dont la chute de tension approche ou excède la limite fixée.
  • Élévation de tension BT : nombre de réseaux BT dont l'élévation de tension approche ou excède la limite fixée.

Chaque indicateur donne un repère rapide pour localiser les zones à surveiller, avant d'entrer dans le détail avec les graphiques et les tableaux de tronçons.

Détail des éléments en contrainte​

Cliquer sur un badge ouvre, sous les statistiques, le tableau des éléments concernés (paginé, avec Préc. et Suiv.). Ses colonnes dépendent de l'indicateur :

  • transformateurs : code unique, nom, poste et taux de charge du transformateur ;
  • tronçons : départs MT ou réseaux BT concernés, avec le poste MT/BT, le taux de charge max. des tronçons et la longueur concernée ;
  • tension basse / haute : réseaux BT concernés, avec la tension min ou max sur le réseau BT et le nombre de clients concernés ;
  • marge de tension : départs MT (U min MT, U max MT, en pourcentage de Un) ou réseaux BT (ΔU min BT, ΔU max BT, rapportés à la tension MT amont Uᴍᴛ).

Cliquer sur une ligne sélectionne l'élément et recadre la carte sur lui (sur le réseau aval pour un transformateur).

Exporter l'état électrique​

Le bouton de téléchargement, en haut du panneau, exporte l'état électrique du réseau au format Excel (fichier etat-electrique-<nom du réseau>.xlsx).
