Analyser l'état électrique du réseau, du MT au BT
Contexte
Le gestionnaire de réseau de distribution (GRD) s'engage à maintenir la tension entre deux limites réglementaires, en tout point du réseau et jusqu'au point de livraison de chaque client. Pour tenir cet engagement en basse tension, il se fixe en plus des règles métier sur le réseau amont : par exemple, limiter la chute de tension sur le réseau moyenne tension, afin de garder de la marge pour le réseau BT en aval.
Berenis affiche ces deux références : les limites réglementaires sur la carte et dans les graphiques, les règles métier dans les fiches (plages de tension MT, variation de tension BT). Ces règles sont paramétrables pour chaque organisation.
Objectif
Partir d'une vue d'ensemble de la carte pour descendre, maillon par maillon, jusqu'aux clients mal alimentés, en comprenant à chaque étape quelle référence (limite réglementaire ou règle métier) est en jeu.
Pas à pas
1. Afficher l'état électrique au niveau MT
Dans le menu Calques, choisir le mode État électrique, puis dézoomer jusqu'à afficher le réseau MT.
La carte est presque entièrement verte : la tension respecte les limites réglementaires sur l'ensemble du réseau MT. C'est le cas général, car il est très rare que cette contrainte ne soit pas tenue dès le niveau MT.
Voir aussi : mode État électrique.
2. Repérer une exception
Il peut y avoir des exceptions. Avec la recherche, sélectionner le départ MT GDLAND - MEZELC0007.
Au nord du départ, plusieurs postes apparaissent en orange : la tension MT s'y rapproche des limites réglementaires. La fiche du départ le confirme : la plage de tension MT descend nettement sous la limite basse fixée par la règle métier, et les badges comptent les postes MT en chute de tension excessive.
3. Zoomer sur le réseau BT en aval
Rechercher le poste MT LE GRAND PLI - MEZELP0155, puis recentrer la carte sur lui (action
Recentrer sur l'élément
du bandeau).
Le niveau de tension bas en moyenne tension se répercute sur le niveau aval. Ainsi, en BT, la contrainte est plus marquée : les nœuds en aval du poste sont orange, et l'un d'eux est rouge (à Puy la Croix). La tension réglementaire n'est plus respectée en ce point : des clients sont certainement mal alimentés.
4. Lire la fiche du poste MT
Le panneau de droite affiche la fiche du poste.
La plage de tension MT au poste descend jusqu'à Un -6,6 %. C'est bien en deçà de la règle métier fixée ici, qui limite la chute de tension à -5 % en MT. Le poste reste pourtant orange sur la carte : la limite réglementaire n'est pas franchie au niveau MT, c'est la règle métier qui l'est.
Voir aussi : fiche d'un poste MT.
5. Descendre vers le transformateur MT/BT
Dans la liste des transformateurs de la fiche, cliquer sur TR 1 - LLUIUOJ02636.
- La qualité d'alimentation du départ aval est faible : la tension descend jusqu'à 88,7 % de Un, sous la limite basse.
- La variation de tension BT semble en revanche contenue : la chute propre au réseau BT reste dans les limites de la règle métier.
Le défaut d'alimentation des clients vient donc surtout de la tension MT déjà basse en amont du transformateur, et non d'un réseau BT sous-dimensionné.
Voir aussi : fiche d'un transformateur MT/BT.
6. Analyser le départ BT
Dans la section Variation de tension BT, cliquer sur le départ LE GRAND PLI 1 - MEZEL00496.
La fiche confirme la plage de tension BT (de 88,7 % à 105,5 % de Un) et compte 2 clients en sous-tension et 6 clients proches de la limite basse. Le taux de charge des tronçons reste modéré.
Ouvrir ensuite Voir les graphiques du départ.

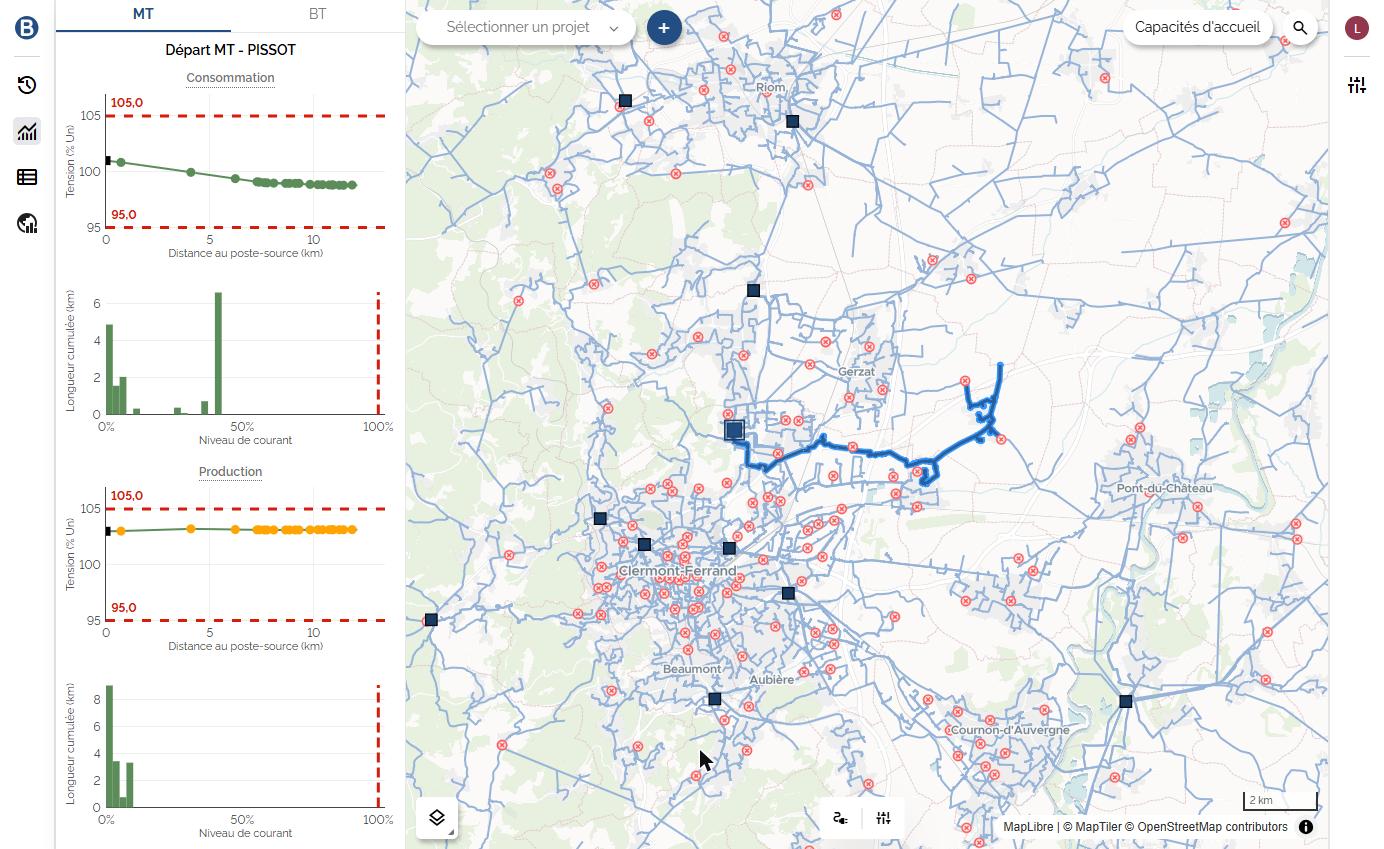

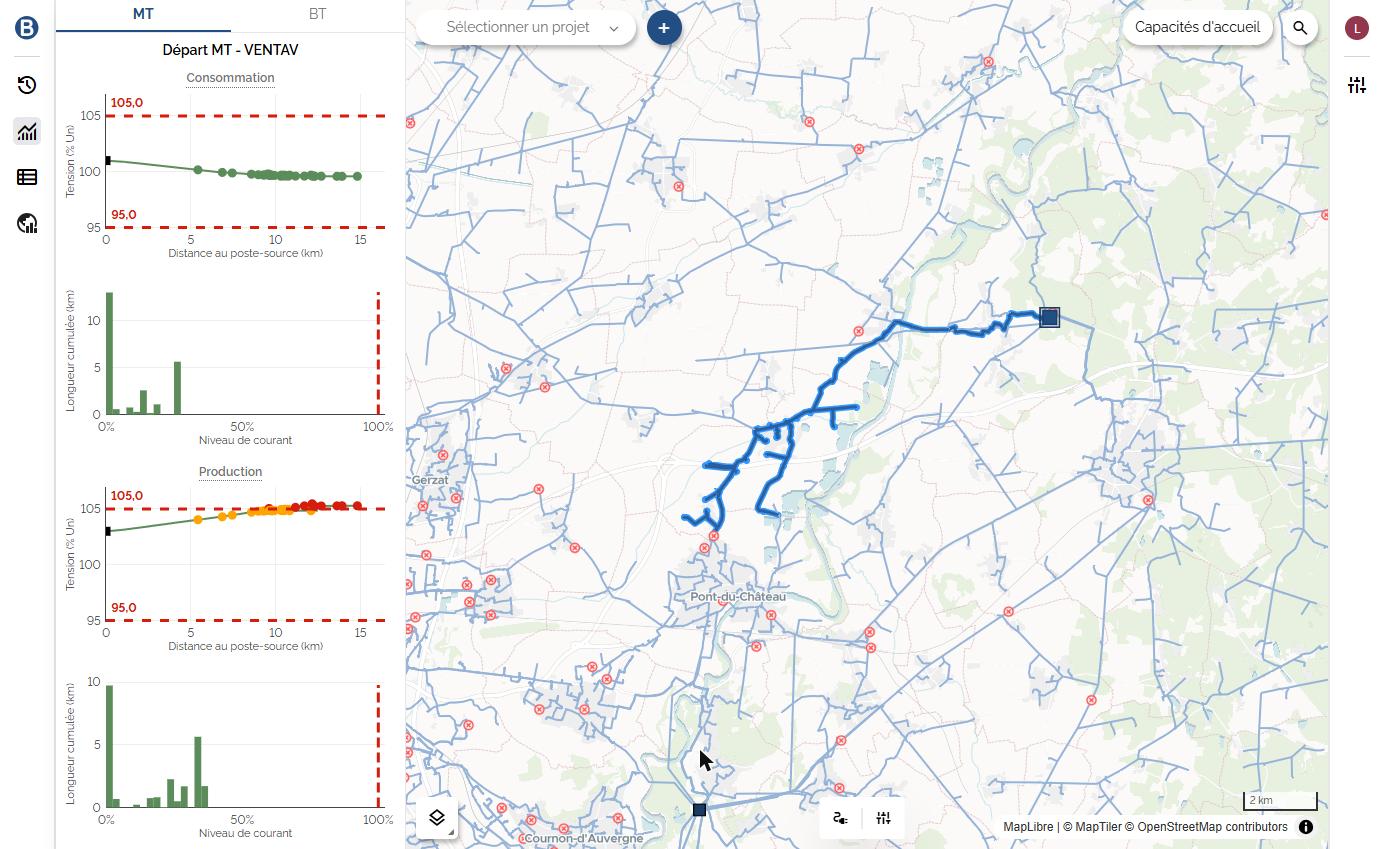

Le panneau Graphiques trace, pour chaque scénario, le profil de tension le long du départ (en % de Un, en fonction de la distance au poste de distribution) avec les limites réglementaires en pointillés rouges, puis la répartition des tronçons par niveau de courant.
- En consommation, comme anticipé, la tension est déjà basse au niveau du poste, puis décroît le long du départ : plusieurs points sont orange, proches de la limite basse, et un point rouge passe sous la limite. Cliquer sur un point sélectionne le coffret correspondant (ici, à Puy la Croix).
- En production, la tension reste entre les limites.
- Les niveaux de courant restent éloignés de la limite : aucune contrainte thermique.
Voir aussi : panneau Graphiques.
Résultat attendu
Une lecture descendante de l'état électrique : la carte en mode État électrique situe les zones à risque, les fiches comparent les tensions aux règles métier de l'organisation, et les graphiques localisent précisément les clients hors des limites réglementaires. Ici, le diagnostic oriente vers une action sur la tension MT en amont (voir Détecter et résoudre une contrainte de tension).
Exercice
Un poste MT apparaît orange sur la carte, mais sa fiche affiche une plage de tension MT en rouge. Pourquoi ces deux couleurs différentes ?
La carte et les graphiques comparent la tension aux limites réglementaires, que le poste ne franchit pas encore. La fiche la compare à la règle métier de l'organisation (par exemple, une chute de tension MT limitée), plus stricte, qui est, elle, dépassée.
