Objets Moyenne Tension

Les objets du réseau moyenne tension, présentés de l'amont vers l'aval.

Poste-source

Le poste-source injecte l'énergie depuis le réseau de transport. Sa fiche liste les transformateurs HT/MT qu'il abrite, chacun avec sa puissance nominale et une jauge de son taux de charge (la valeur s'affiche au survol). Dans un projet, le bouton Ajouter un transformateur (+) de cette section en insère un nouveau.

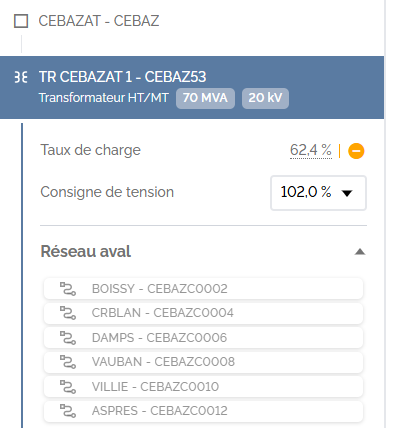

Transformateur HT/MT

L'en-tête de sa fiche indique sa puissance nominale et la tension nominale du réseau moyenne tension aval. La fiche s'organise ensuite en trois sections :

• Puissance disponible : la capacité résiduelle du transformateur, en soutirage (flèche vers le bas) et en injection (flèche vers le haut), en kVA ou MVA. Le taux de charge correspondant s'affiche au survol ; un badge rouge signale un transformateur surchargé.
• Consigne MT : le réglage du régleur en charge, positionné par rapport au repère 100 % Un. Il est modifiable dans un projet.
• Plages de tension MT : les niveaux de tension atteints sur les départs MT aval, en écart à Un et comparés à la limite basse et à la limite haute. Cette section permet de visualiser immédiatement l'impact de la consigne sur les tensions du réseau MT aval : pendant le réglage, les plages se décalent en aperçu, la plage d'origine restant visible en fond. Par défaut, une jauge par départ est affichée : le survol d'une ligne donne la tension min et max du départ, un clic sélectionne le départ. Le chevron de la section bascule entre ce détail (Voir le détail par départ) et une jauge unique qui englobe tous les départs (Voir la synthèse).

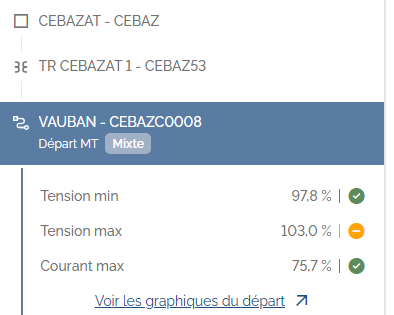

Départ MT

La fiche d'un départ MT comporte deux sections :

• Taux de charge max. : une jauge du taux de charge le plus élevé des tronçons du départ, accompagnée de badges qui donnent la longueur de tronçons surchargés et proches de la surcharge. Un clic sur un badge ouvre le panneau Tronçons, trié par niveau de courant décroissant.
• Plage de tension MT : une jauge de la plage de tension atteinte sur le départ, accompagnée de badges qui comptent les postes MT en chute (à gauche) ou en hausse (à droite) de tension excessive (rouge) ou proche de la limite (orange). Le détail s'affiche au survol ; un badge gris indique qu'aucun élément n'est concerné.

Elle propose aussi un lien Voir les graphiques du départ. Le départ sélectionné est surligné sur la carte.

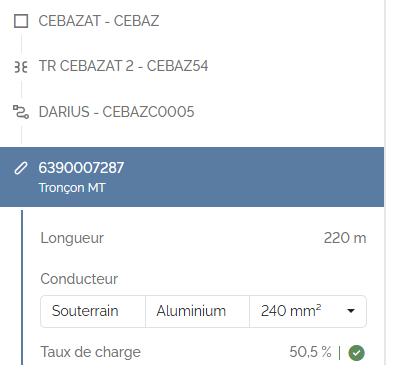

Tronçon MT

La fiche d'un tronçon donne sa longueur, son conducteur (type, matériau, section) et son taux de charge max., sous forme de jauge rapportant le courant de pointe au courant admissible du conducteur. Elle est identique pour un tronçon BT.

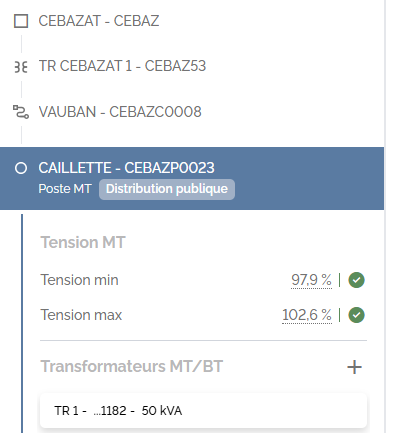

Poste MT

La fiche d'un poste MT indique la plage de tension MT atteinte au poste. Son contenu dépend du type de poste :

• Distribution publique : la fiche liste les transformateurs MT/BT alimentés, avec leur puissance nominale et une jauge de leur taux de charge.

• Privé : la fiche liste les clients MT raccordés.

• Mixte : les deux à la fois.

Le type de poste est modifiable depuis la fiche (dans un projet).

Transformation d'un poste privé en poste de distribution publique

La transformation d'un poste de type Privé en poste de Distribution Publique n'est possible que dans le cas où aucun client MT n'est plus raccordé sur le poste. De la même façon, il n'est possible de transformer un poste de Distribution Publique en poste Privé que dans le cas où le poste n'héberge plus de transformateur MT/BT. Dans tous les cas, il est possible de transformer le poste en poste Mixte.

Client MT

La fiche d'un client MT indique son adresse et ses contrats de consommation et de production (segment, puissance, cos φ ou tan φ). Elle se lit et se modifie comme celle d'un client BT.

Interrupteur MT

L'organe de manœuvre du réseau MT ; sa fiche indique son état, ouvert ou fermé. Elle est identique à celle d'un interrupteur BT.

Questions fréquentes

Pourquoi certaines valeurs sont-elles « indisponibles » ?

Le calcul n'a pas pu fournir de valeur pour cet élément. Les jauges et badges concernés affichent alors « ? » et leur infobulle en donne la raison : Non alimenté, En bouclage, Pas de convergence, ou Pas de convergence pour le scénario … lorsqu'un seul des deux scénarios n'a pas convergé (le résultat est alors partiel, signalé par des hachures sur la jauge). Sur la fiche d'un transformateur, « Résultats indisponibles, voir détails » indique qu'au moins un départ est concerné : passez au détail par départ pour l'identifier.

Pourquoi ne puis-je pas modifier cette fiche ?

Les fiches ne sont modifiables que si un projet est ouvert. Sans projet ouvert, Berenis est en consultation seule : on explore et on analyse le réseau, mais les outils d'édition sont désactivés.
